用于低碳钢纳米压入试样的抛光液

本品用于低碳钢纳米压入试样的抛光液，可以解决试样的划伤问题、清洗简单，浆料稳定性强。下面专家来科普本品用于低碳钢纳米压入试样的抛光液的专业配方知识。

制备方法首先将硅溶胶搅拌均匀；然后在连续搅拌的情况下加入胺碱、表面活性剂、螯合剂，最后加入氧化剂，搅拌均匀后放好备用；接着将CBN颗粒加入助溶剂中并搅拌均匀，然后与之前搅拌好的硅溶胶再混合并搅拌均匀，即可得到用于低碳钢纳米压入试样的抛光液。

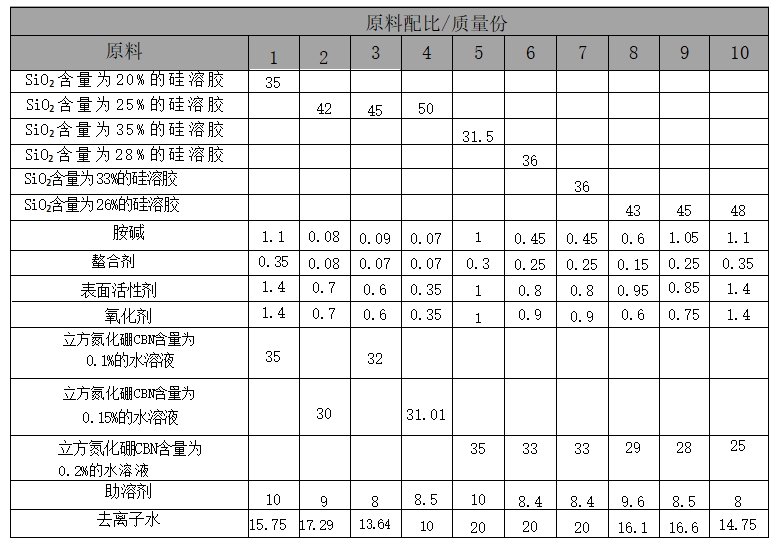

原料配伍本品各组分质量份配比范围为：SiO₂含量为20%～35%的硅溶胶31.5～50、胺碱0.07～1.1、螯合剂0.07～0.35、表面活性剂0.35～1.4、氧化剂0.35～1.4、立方氮化硼CBN含量0.1%～0.2%的水溶液20～35、助溶剂8～10、去离子水10～20。

所述胺碱是多羟基多胺类有机碱。所述的有机碱是多羟基多胺类有机碱，选择加入四甲基氢氧化铵、羟乙基乙二胺、三乙醇胺、六羟乙基乙二胺或四羟乙基乙二胺。

所述的活性剂为O系列、O₃、Oπ系列活性剂或JFC型活性剂。

所述螯合剂是具有水溶性且不含金属离子的化合物，是具有13个螯合剂、可溶于水、不含金属离子的FA/O螯合剂。

所述抛光液的pH值为9～12,SiO₂的粒径范围为450～650nm，分散度在±5%之间。

所述氧化剂为碱性介质可溶的过氧化物，所述的氧化剂是碱性介质下可溶的过氧化物，选择加入过氧化氢、过氧焦磷酸之一。

所述立方氮化硼CBN的粒径范围为450～650nm。所述助溶剂为白油和石蜡。

产品应用本品主要应用于低碳钢纳米压入试样的抛光。

产品特性本品以纳米级二氧化硅和立方氮化硼为混合磨料，分布均匀，可以解决试样的划伤问题；流动性好，无沉淀、抛光后产物黏度小，后续清洗简单；二氧化硅和立方氮化硼无毒、无污染、是理想的磨料；有机碱在抛光液中作为pH值调节剂，即当抛光液局部pH值发生变化时，可以迅速释放本身的烃基，使抛光液保持稳定的pH值，提高浆料的稳定性。另外，有机碱可以和金属离子形成环状结构，起到螯合剂的作用。

氧化剂在抛光过程中可以将试样表面氧化成较软的氧化层，这样，在磨料的磨除作用下，能较容易的剥离下来，这样可以提高抛光速率，降低粗糙度。

本文转载自《抛光剂——配方与生产》编著    李东光

 更多表面处理文章，敬请关注公众号：易镀

易镀，一个专业的表面处理技术信息平台，分享金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等专业知识，全方位为客户解决各种表面处理难题。

表面处理难题，找易镀，详情请咨询：13600421922（程生）
