超大规模集成电路铝布线抛光液（2）

本品超大规模集成电路铝布线抛光液（2），利用负压涡流法可避滞留层的浓度峰值，同时还可避免有机物、金属离子、大颗粒等有害污染物的引入，下面专家来科普超大规模集成电路铝布线抛光液（2）的专业配方知识。

制备方法(1)清洗容器和管道采用18MΩ以上的超纯去离子水清洗反应器管道和器具三遍；操作工人身体及手套、口罩及服装进行风浴超净处理，环境净化级别不低于千级。

(2)将碱性pH调节剂和FA/0I型表面活性剂用18MΩ以上超纯去离子水稀释后通过负压逐渐吸入密闭反应器内，采用负压涡流法进行气体搅拌；pH调节剂加入量为直至抛光液达到pH值10~13即可。

(3)通过负压向反应器内逐渐吸入粒径15~100mm的纳米级硅溶胶，含量达到25%~50%,继续保持负压渴流搅拌状态3min停止，待液面稳定后，打开排放阀灌装到洁净容器中密封好

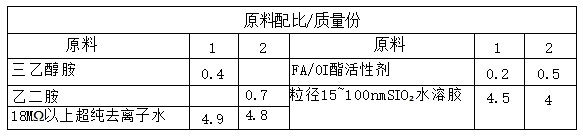

原料配伍本品各组分质量份配比范围为：碱性pH调节剂0.4~0.7、18MΩ以上超纯去离子水4.8~4.9、FA/0I型表面活性剂0.2~0.5、粒径15~100nmSiO2,水溶胶4~4.5.

所述FA/0I型表面活性剂为天津品岭微电子材料有限公司生产销售的商品。

所述碱性pH调节剂可以是如三乙醇胺等有机碱。

采用方法的作用为：采用无机械负压涡流搅拌方法，采用有机玻璃材质的反应釜，不含金属离子的聚丙烯、聚乙烯材质的管道系统，可避免抛光液制备过程中引入有机物、大颗粒、金属离子污染问题。由于SiO₂,水溶胶在高pH值、高浓度下易凝聚，变成胶冻，而在pH值大于12时易溶解。在传统机械搅拌状态下、在加入pH调节剂的过程中，反应釜壁以及底部存在滞留层，pH调节剂和SiO₂水溶胶分布不均匀，在反应釜壁以及底部存在局部峰值，极易出现凝聚或溶解，影响抛光液质量。在涡流状态下，缓慢加入使用18MΩ以上超纯水溶解后的pH调节剂，可使加入的pH调节剂迅速混合均匀，可以避免出现反应釜壁以及底部存在滞留层而产生的局部高pH值，即可避免SiO₂水溶胶凝聚或溶解。

产品应用本品主要应用于集成电路铝布线抛光。

产品特性采用负压涡流法进行气体搅拌和非金属材质的反应釜及管道抛光液制备方法，可避免反应釜壁及底部形成滞留层而出现局部pH值和硅溶胶浓度峰值，造成抛光液凝聚或分解；可避免有机物、金属离子、大颗粒等有害污染物的引入；选用纳米SiO₂溶胶作为抛光液磨料，其粒径小、分散度好、浓度高、对基片损伤度小，能够达到高速率、高平整、低损伤抛光，且污染小，解决了Al₂O₃磨料硬度大易划伤、易沉淀等诸多弊端。

本文转载自《抛光剂——配方与生产》编著    李东光

 更多表面处理文章，敬请关注公众号：易镀

易镀，一个专业的表面处理技术信息平台，分享金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等专业知识，全方位为客户解决各种表面处理难题。

表面处理难题，找易镀，详情请咨询：13600421922（程生）
