常温环保型硫酸盐三价铬电镀液

本品常温环保型硫酸盐三价铬电镀液，主盐为硫酸铬或硫酸铬钾，缓冲剂为硼酸或硼酸钠等等，其他成分组成，该电镀液不会生成有害的六价铬，沉积速率快，稳定性好，下面专家来科普本品三价铬电镀液专业配方知识。
       ●特 性 本品可常温操作(20～40℃),节省能源，工艺简单； 采用本品镀液沉积速率高，6A/dm²下沉积速率可达0.22μm/min 以上；镀液中的组合添加剂具有多种作用，且含量小(仅0.5g/L  左右),在电镀中稳定性高，消耗量低，千安·时消耗量仅为12g:   本品采用的阳极为钛基稀有金属(Ta 和 Ir) 钽铱钛涂层阳极，阳 极析氧过电位低，不会生成有害的六价铬，且耐蚀性好、稳定性 高；本品的镀液成分简单，沉积速率快，对杂质敏感性低，稳定性 高，采用高效钽铱钛涂层阳极，容易维护，使用方便；本品镀液 施镀后镀层外观色泽接近六价铬镀层，耐蚀性好，与六价铬镀层 相当；本品镀液成分少、浓度低，原料易购，成本低。本品的组  合添加剂具有良好的光亮、整平、走位、除杂和润湿等多种性能 作用。

●用途与用法 本品主要用作常温环保型硫酸盐三价铬电 镀液。

用常温环保型硫酸盐三价铬电镀液的电镀方法如下：将工件放 入电镀液中作为阴极，阳极放入上述电镀液中，在温度为25~ 55℃、pH值为2.5~3.8、电流密度为5~20A/dm²的条件下，电 镀1~3min。所用的阳极为稀有金属钽铱钛基涂层阳极，经多次烘 烧制成。

     ●制作方法

(1)在温度为60℃的条件下将缓冲剂和导电盐加入去离子水 中搅拌溶解，得溶液a；

(2)在温度为40℃的条件下将络合稳定剂加入去离子水中搅 拌溶解，再加入硫酸铬，使其溶解并混合均匀，得溶液b；

(3)将溶液a 与溶液b 混合，然后用蒸馏水或去离子水定容，

再用质量浓度为30%的硫酸或氢氧化钠调节pH 值为2.5～3.8, 在40～50℃下陈化12h,  然后加入组合添加剂，即得常温环保型硫 酸盐三价铬电镀液。

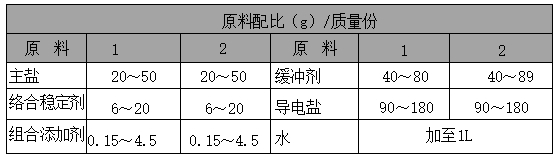

●注意事项 本品各组分质量份配比范围为：主盐10～100, 络合稳定剂5～120,组合添加剂0.05～6,缓冲剂20～90,导电  盐80～200。

所述的主盐为硫酸铬或硫酸铬钾。

所述的络合稳定剂是甲酸、甲酸钠、甲酸钾、甲酸铵、乙 酸、乙酸钠、乙酸钾、乳酸、乳酸钠、乳酸钾、乙醇酸、乙醇 酸钠、乙醇  酸钾、乙醇酸铵、草酸、草酸钠、草酸钾、草酸 铵、酒石酸、酒石酸钠、酒石酸钾、酒石酸钾钠、柠檬酸、柠檬酸钠、柠檬酸钾、柠檬酸铵、氨基乙酸、抗坏血酸、甲醇、 亚硫酸钠及次磷酸钠中的两种或三种，由各成分按任意比组成。

所述的组合添加剂为OP 乳化剂、丙三醇、1,4-丁炔二醇、聚 乙二醇、乙烯基磺酸钠、苯亚磺酸钠、对苯乙烯磺酸钠、烯丙基磺  酸盐、乙氧化丙炔醇、炔丙基磺酸盐、乙基已基硫酸钠、丙炔醇醚

丙烷磺酸盐、羧乙基异硫脲内盐、羧丙基异硫脲内盐、十二烷基硫 酸钠及十二烷基苯磺酸钠中的两种或三种。由各成分按任意比 组成。

所述的缓冲剂为硼酸或硼酸钠。

所述的导电盐为硫酸钾、硫酸钠、硫酸铝及硫酸铵中的一种或 其中几种的组合，各成分间为任意比。

     本文转载自《电镀液——配方与生产》编著    李东光

       更多表面处理文章，敬请关注公众号：易镀

       易镀，是深圳市恒享表面处理技术有限公司旗下专为电镀行业打造的信息服务平台，分享金属行情、产品测评、电镀液配方、电镀视频、电镀问答等，以专业解决各种金属表面处理难题为旨，不断优化电镀解决方案，促进电镀行业的发展。表面处理难题，找易镀，详情请咨询：13600421922（程生）
