纳米级抛光液

本品纳米级抛光液，可以阻止划痕和镶嵌的颗粒的产生，提高磁头的质量，下面专家来科普本品抛光液的专业配方知识。

制备方法 将纳米金刚石机械研磨成粉体，在105~110℃温度下烘干。加入非离子型表面活性剂作为分散稳定剂，加热混合使粉体润湿。加入白油或石油脑、抗静电剂、净洗剂，以及适量pH 调节剂，使抛光液的最终产品的pH 值为6.5~8.5。

加热白油或石油脑并不断搅拌，保温数小时，再在超声条件下搅拌使混合物分散成悬浮液，这种悬浮液即为纳米抛光液。

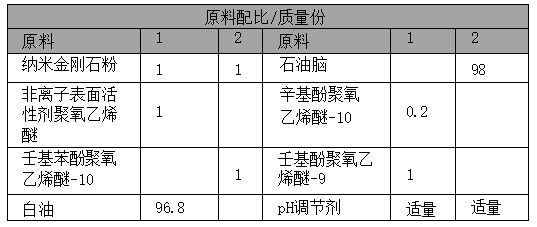

原料配伍 本品各组分质量份配比范图为，纳米级金刚石粉0.05~2、非离子表而活性剂0.05~6、抗静电剂0.05~5、净洗剂0.05~5、白油或石脑油82～99.8。

纳米级金刚石粉颗粒直径可为3~18nm，非离子表面活性剂可为脂肪醇聚氧乙烯醚，如壬基苯酚聚氧乙烯醚、聚氧乙烯十二醇醚，抗静电剂可为N.N-亚乙基双硬脂酰胺或壬基酚聚氧乙烯醚，净洗剂可为脂肪酸醇酰胺，如椰子油酸二乙醇酰胺、油酸二乙醇酰胺。

产品应用 本品主要应用于现场磁头抛光，也可用于如硅片和石英的精抛光等其他抛光场合。

产品特性 本品的纳米抛光液用于现场磁头抛光，抛光后的磁头表面用原子力显微镜(AFM)和扫描电子显微镜(SEM)检测，表面粗糙度仅为0.1~0.3nm，远小于使用原抛光液抛光磁头后的表面粗糙度(0.45~0.8nm)，抛光表面常见的划痕和镶嵌的颗粒消失，磁头表面质量明显提高，有利于磁头表面镀DLC膜，因此提高了计算机磁头的使用寿命，提高了产品的质量。本品制备的纳米金刚石悬浮液是一种性能优 良的磁头抛光材料。用本品的工艺同样可以制备其他纳米材料的抛光液，同时本品的抛光液也可用于如硅片和石英的精抛光等其他抛光场合。

本文转载自《抛光剂——配方与生产》编著    李东光

 更多表面处理文章，敬请关注公众号：易镀

易镀，是深圳市恒享表面处理技术有限公司旗下专为电镀行业打造的信息服务平台，分享金属行情、产品测评、电镀液配方、电镀视频、电镀问答等，以专业解决各种金属表面处理难题为旨，不断优化电镀解决方案，促进电镀行业的发展。表面处理难题，找易镀，详情请咨询：13600421922（程生）
