二氧化硅介质化学抛光液

本品二氧化硅介质化学抛光液，选用碱性抛光液，设备无腐蚀，稳定性好，可避免有机物、金属离子、大颗粒等有害污染物的引入，抛光效率高，下面专家来科普本品化学抛光液的专业配方知识。

制备方法  将磨料碱性纳米SiO₂ 水溶胶在负压下形成涡流吸入负压反应釜；所述磨料质量分数为4%~50%;利用负压自动吸入硅溶胶，可避 免在加料过程中引入污染物；在负压涡流状态下逐渐加入去离子水；再逐渐加入胺碱，胺碱调节pH 值为9～13;再加入胺碱pH 值调节剂，以防 止局部pH 值过高而导致边缘滞流层纳米硅溶胶的凝聚或溶解而无法使 用；再逐渐加入 FA/O Ⅱ型螯合剂及 FA/O  Ⅱ型活性剂；充分搅拌 5～15min,  均匀后进行灌装。

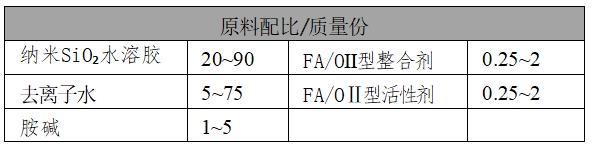

原料配伍  本品各组分质量份配比范围为：纳米 SiO₂ 水溶胶20～90、 去离子水5～75、胺碱1～5、FA/OⅡ  型螯合剂0.25～2、FA/O  Ⅱ型活 性剂0.25～2。

所述负压反应器及管道形成密闭系统，材质为有机玻璃，管道选用无 污染的聚丙烯、聚乙烯、聚甲基丙烯酸甲酯中的一种。

磨料为粒径40～100nm、分散度<0.0001的SiO₂溶胶。胺碱是三乙 醇胺、四乙基氢氧化铵、乙二胺、羟乙基乙二胺或多亚乙基多胺中的一种 以上。

本品方法的主要作用为：抛光液制备反应器采用负压搅拌的方法可避 免有机物、金属离子、大颗粒等有害污染物的引入；可使纳米硅溶胶在负 压下呈涡流状态，防止滞流层硅溶胶的凝聚而失效；可使SiO₂溶胶不会 在加入碱性 pH 调节剂过程中由于局部pH 值过高而凝聚导致抛光液 失效。

产品应用  本品主要应用于二氧化硅介质化学机械抛光。

产品特性   选用碱性抛光液，可对设备无腐蚀，硅溶胶在碱性条件下 稳定性好，解决了酸性抛光液污染重、易凝胶等诸多弊端；SiO₂介质与 胺碱易生成可溶性的胺化物，从而易脱离表面。

选用纳米 SiO₂ 溶胶作为抛光液磨料，其粒径适中(40～100nm)、浓 度高(可达到50%)、硬度小、对晶片损伤小，分散度好，能够达到高速 率高平整低损伤抛光，污染小，解决了Al₂O₃磨料硬度大易划伤、易沉淀的缺点。

选用的反应器原材料为无污染的聚丙烯、聚乙烯、聚甲基丙烯酸甲 酯等。

负压搅拌的抛光液制备方法可避免有机物、金属离子、大颗粒等有害 污染物的引入。使纳米硅溶胶在负压下呈涡流状态，可防止反应釜边缘滞 流层硅溶胶因局部pH值不均衡而导致凝聚或溶解。在负压涡流状态下分别逐渐加FA/OⅡ 型螯合剂及FA/OⅡ型活性剂，这样搅拌均匀才不会引入污染。

总之，该方法是SiO₂ 介质表面高精密加工过程中化学机械抛光 (CMP)抛光液的制备方法，其操作简单，不需添加其他设备，成本 低、效率高、无污染，可明显改善所生产器件的性能，大大提高成品率。

本文转载自《抛光剂——配方与生产》编著    李东光

 更多表面处理文章，敬请关注公众号：易镀

易镀，是深圳市恒享表面处理技术有限公司旗下专为电镀行业打造的信息服务平台，分享金属行情、产品测评、电镀液配方、电镀视频、电镀问答等，以专业解决各种金属表面处理难题为旨，不断优化电镀解决方案，促进电镀行业的发展。表面处理难题，找易镀，详情请咨询：13600421922（程生）
