全硫酸盐型三价铬电镀液

本品全硫酸盐型三价铬电镀液，可以提高高镀层电流密度范围和光亮区电流密度，让电镀效率更高，下面专家来科普本品三价铬电镀液的专业配方知识。

◆特性本品电镀液由于还含有添加剂A和添加剂B，因此可以大幅度地提高镀层电流密度范围和光亮区电流密度范围，使得电镀的效果更好。

用途与用法本品主要用作三价铬电镀液。

本品的电镀方法包括将工件放入电镀液中作为阴极，钛基二氧化依放入电镀液中作为阳极，然后在电镀条件下进行电镀。其中，电镀的条件包括：电镀的温度为30～50℃，优选为40~45℃  阴极电流密度为3~10A/dm²， 优选为4~7A/dm， 电镀时间为1.5~15min，优选为3- 10min。

●制 作 方 法在烧杯中加入600mL  的蒸馏水，将其加热至 60℃,然后加入硫酸钾、硫酸钠、硼酸和络合剂，搅拌至完全溶

解；用浓硫酸将溶液pH 值调节到1.8,加入硫酸铬，加水至 900mL, 用浓度为20%的NaOH 缓慢将pH 值调节至3.4,将溶液 在47℃下保温12h, 向溶液中加入添加剂A和添加剂B, 加蒸馏水 至终体积1L,  得到电镀液。

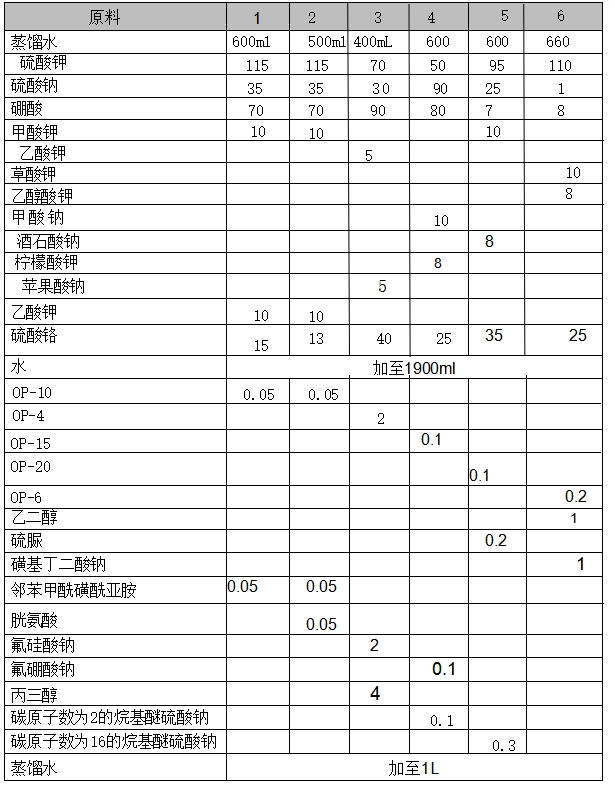

注意事项  本品各组分质量(g)   配比范围为：硫酸铬12.5~ 250,硫酸钾和/或硫酸钠70～180,硼酸60～100,络合剂4～40,  添加剂 A     0.003～5,添加剂B   0.05～4,水加至1L。

所述络合剂可以是本领域常规使用的各种络合剂，例如，可  以为各种水溶性有机酸盐，如选自水溶性甲酸盐、水溶性乙酸  盐、水溶性草酸盐、水溶性丁二酸盐、水溶性酒石酸盐、水溶性  柠檬酸盐、水溶性苹果酸盐和水溶性乙醇酸盐中的一种或几种。 所述盐为上述有机酸的钾盐、钠盐和铵盐中的一种或几种。所  述络合剂可以商购得到，例如上马公司的TVC-EXT  络合剂、 国际化工公司的Trich-6561辅助剂和罗门哈斯公司的3C 络 合剂 。

所述添加 A 选 自OP 乳化剂、水溶性氟硼酸盐、水溶性氟硅 酸盐、乙烯基二氨乙酸、胱氨酸、1,4-丁炔二醇、硫脲、乙二醇中 的一种或几种。

其中，所述OP 乳化剂是一种非离子型乳化剂，主要化学成分 为烷基酚与环氧乙烷缩合物，易溶于油及其它有机溶剂，水中呈分 散状，具有良好的乳化性能。可以选用OP-4、OP-6、OP-7、OP-9、 OP-10 、OP-15 、OP-20 、OP-40。

所述水溶性氟硼酸盐可以选自各种水溶性氟硼酸盐，例如氟硼 酸钠和/或氟硼酸钾。

所述水溶性氟硅酸盐可以选自各种水溶性氟硼酸盐，例如氟硅 酸钠和/或氟硅酸钾。

所述添加剂 B 选自邻苯甲酰磺酰亚胺、丙三醇、水溶性磺基 丁二酸盐、磺基丁二酸二钠二辛酯、碳原子数为2～20的水溶性烷 基醚硫酸盐中的一种或几种。

其中，所述水溶性磺基丁二酸盐可以选自各种水溶性磺基丁二酸盐，例如，磺基丁工酸钠和/或磺基丁二酸钾。碳原子数为2~16的水溶性烷基醚硫酸盐可以为各种水溶性的盐，例如钾盐和或钠盐。

本文转载自《电镀液——配方与生产》编著    李东光

 更多表面处理文章，敬请关注公众号：易镀

 易镀，是深圳市恒享表面处理技术有限公司旗下专为电镀行业打造的信息服务平台，分享金属行情、产品测评、电镀液配方、电镀视频、电镀问答等，以专业解决各种金属表面处理难题为旨，不断优化电镀解决方案，促进电镀行业的发展。表面处理难题，找易镀，详情请咨询：13600421922（程生）
