三价铬电镀液（1）

本品三价铬电镀液，镀液分散能力强，电耗少，高的沉积速率和高电流效率并存，还可以将六价铬离子还原为三价铬离子，从而提高镀液稳定性和使用寿命。下面专家来科普本品电镀液的专业配方知识。
          特性

(1)本品进行镀铬过程中阳极仅析出氧气，清洁无污染，镀层 外观光亮，裂纹少，结合力好，原料来源丰富，成本较低，具有优 异的性价比。

(2)本品稳定剂引入后，有效提高镀液的稳定性，有助于其工 业化推广。

用途与用法 本品主要应用于化学镀铬配方(mol)

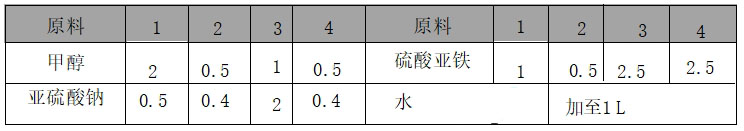

1.三价铬稳定剂水溶液

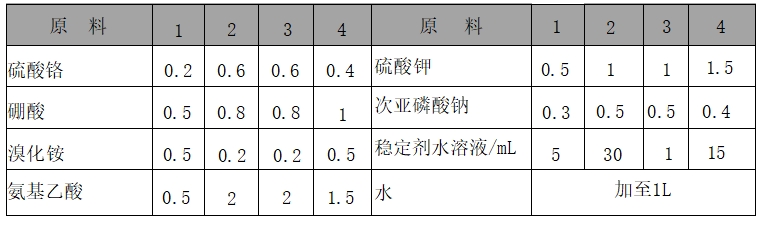

2.三价铬电镀液

·制作方法

(1) 取甲醇、亚硫酸钠、硫酸亚铁配制成稳定水溶液。

(2)取硫酸铬，溶于蒸馏水，搅拌至完全溶解；取硼酸溶于水中，搅拌至溶解；将上述所得硫酸铬溶液与硼酸溶液混合，搅拌；加入溴化铵和氨基乙酸，搅拌0.5h，随后依次加入硫酸钾、次亚磷酸钠；最后加入稳定剂水溶液，添加水至接近1L。检测、调整镀溶液的pH值为2.0，定容后控温30℃。将工件按照常规的镀前预处理进行清洗、除锈和活化后，在10A/dm²电流密度下电镀3min，取出后用水冲洗干净，试片干后即得到厚度为2μm左右的 光亮平整、无裂纹的三价铬硬铬镀层。

注意事项 本品各组分物质的量(mol)    配比范围如下。

三价铬电镀液稳定剂：甲醇0.5～2，亚硫酸钠0.4～2，硫酸 亚铁0.5～2.5，水加至1L。

三价铬电镀液：硫酸铬0.2～0.6，硫酸钾0.5～1.5，溴化铵0.2～0.5，硼酸0.5～1.2，次亚磷酸钠0.2～0.5，氨基乙酸0.2～2，水加至1L。

本品的三价铬电镀液配方组分中硫酸铬为镀液提供铬离子，硫酸钾和溴化铵为导电盐，用来增加镀液电导，提高镀液分散能力并减少电耗；硼酸为镀液缓冲剂，用来维持镀液的 pH 值在工艺范围内；氨基乙酸与三价铬离子络合，将惰性的三价铬水合物转化为电活性高的易沉积络离子，以提高镀液的沉积速率和电流效率，改善镀层质量；硼酸可有效稳定镀液的pH值，维持长时间电镀镀液酸度的稳定，保证镀层的持续增厚。稳定剂用来防止三价铬离子被氧化为六价铬离子，同时将镀液中已存在的六价铬离子还原为三价铬离子，以提高镀液的稳定性和使用寿命。

本文转载自《电镀液——配方与生产》编著    李东光
