微晶玻璃加工用纳米二氧化硅磨料抛光液(2)

本品主要用于微晶玻璃加工的纳米二氧化硅磨料的抛光，拥有较好的分散性，还可以减少抛光后的划伤，且抛光效率高，利于生产效率的提升。下面专家来科普本品纳米二氧化硅磨料抛光液的专业配方知识。

制备方法  先将气相二氧化硅粉末均匀溶解于去离子水中，然后在千 级净化室的环境内，常温条件下，在0.1MPa 真空负压动力下，通过质量 流量计将气相二氧化硅溶胶混合并充分搅拌，待混合均匀后将月桂酰单乙 醇胺和有机碱加入容器罐中并继续充分搅拌，混合均匀即成为本品的抛光 液成品。

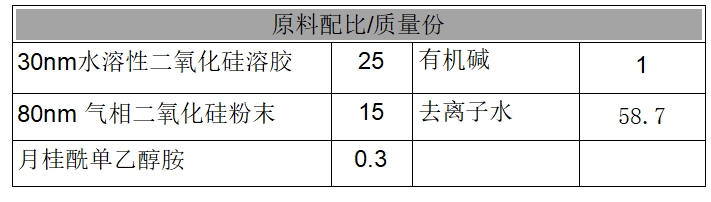

原料配伍 本品各组分质量份配比范围为：磨料I10～40、磨料Ⅱ 5～20、表面活性剂0.01～0.6、pH 调节剂1～6、去离子水加至100。

所述磨料I 是粒径为0～200nm 的水溶性二氧化硅溶胶；磨料Ⅱ是粒 径为0～200nm 的气相二氧化硅粉末；磨料I 的粒径优选10～80nm, 本 品选用粒径为10～30nm;  磨料Ⅱ的粒径优选50～150nm, 本品选用粒径 为80～120nm。

所述表面活性剂为非离子型表面活性剂：该非离子型表面活性剂为脂 防醇聚氧乙烯醚或烷基醇酰胺。

所 述pH 调节剂为无机碱、有机碱或它们的组合：该有机碱为多羟基 多胺和胺中的一种或它们的组合。所述无机碱为氢氧化钾或氢氧化钠，所  述有机碱为多羟基多胺和胺中的至少任意一种。

本品选用的磨料I 为粒径较小的水溶性二氧化硅溶胶，其具有较好的 分散性，粒度分布均匀，能够有效减少微晶玻璃抛光后的表面划伤，同时 降低微品玻璃表面粗糙度和波纹度；选用磨料Ⅱ为粒径较大的气相二氧化 硅粉末。其能够有效提高抛光速率，提高生产效率，选用的表面活性剂为  非离子型表面活性剂，能够有效控制加工过程中抛光的均匀性。减少表面  缺陷，并提高抛光效率；加入pH 调节剂能够保证抛光液的稳定性，减少  对设备的腐蚀，也能起提高抛光速率的作用。

产品应用 本品主要用作抛光液。

产品特性 本品以粒径较小的水溶性二氧化硅溶胶和粒径较大的气相 二氧化硅粉末混合作为磨料，既提高了磨料的分散性能，减少抛光后微晶  玻璃表面划伤，而且使抛光后的微晶玻璃表面的粗糙度和波纹度降低：另外，可以大大提高抛光速率：再者，本品的抛光液为碱性。化学稳定性好，不腐蚀设备，使用的安全性能理想。

本文转载自《抛光剂——配方与生产》编著    李东光   更多表面处理文章，敬请关注公众号：易镀

易镀，是深圳市恒享表面处理技术有限公司旗下专为电镀行业打造的信息服务平台，分享金属行情、产品测评、电镀液配方、电镀视频、电镀问答等，以专业解决各种金属表面处理难题为旨，不断优化电镀解决方案，促进电镀行业的发展。表面处理难题，找易镀，详情请咨询：13600421922（程生）
