三价铬电镀液(4)

本品三价铬电镀液(4)，适用于不锈钢材质，毒性较低，制作简单，可以让镀层均匀又厚实。下面专家来科普本品电镀液的专业配方知识。

●特性

(1)本品研制的镀液易制备、低毒。

(2)本品的镀液中使用OP为润湿剂，OP乳化剂相对于其它润湿剂(如十二烷基苯磺酸钠)有更好的润湿效果，镀层结合力好、较厚且均匀。

●用途与用法本品主要应用于三价铬电镀液。

本品用于不锈钢的镀铬，具体方法是：不锈钢先经过除油、浸蚀后，用本品的三价铬电镀液进行电镀，电镀的条件为：工作温度室温，电流密度为12～24A/dm²，镀液pH值2.5～3.5，电镀时间40～120min，阳极电极为高纯石墨电极；电镀后进行中和浸渍处理。

上述电镀方法中所说的除油，其除油液的组成为：NaOH为8～12g/L，Na₂CO₃为50～60g/L，Na₃PO₄为50～60g/L，Na₂SiO₃为5～10g/L。

上述电镀方法中的所说的浸蚀，其浸蚀液的组成为：H₂SO₄为600～800g/L，HCl为5～15g/L，HNO₃为400～600g/L。温度30～50度。

上述电镀方法中的所说的中和浸渍，其中和浸渍液的组成为Na₂CO₃为25g/L，Na₃PO₄为25g/L。

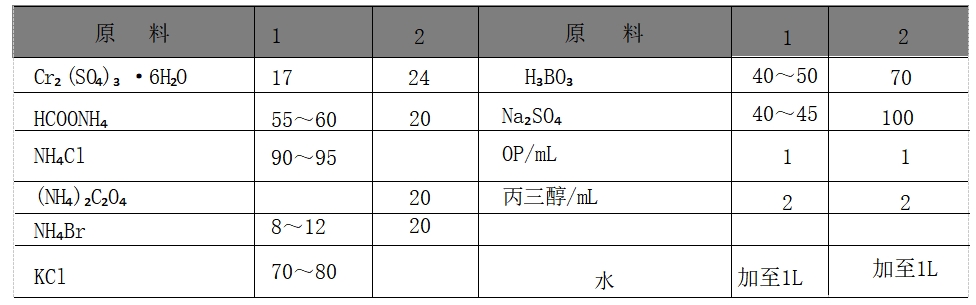

●配方(g)

制作方法

(1)按上述配方中组分的量，在硫酸铬溶液中加入甲酸铵、乙酸铵溶液后，搅拌均匀后静止，使三者充分形成络合物；

(2)再按配方加入导电盐、缓冲剂、乳化剂以及光亮剂；

(3)然后低温40℃水浴加热使配制过程中的不溶物溶解；

(4)配制完成后抽滤陈化得三价铬电镀液。

●注意事项本品各组分质量(g)配比范围为：六水硫酸铬17~24，甲酸铵20～60，草酸铵0～20，导电盐120～232，缓冲剂40～70，乳化剂1mL，光亮剂2mL，水加至1L。

所述导电盐为碱金属或铵的硫酸盐或卤化物。所述缓冲剂为硼酸。

所述乳化剂为聚氧乙烯辛烷基酚醚(OP)。所述光亮剂为丙三醇。

文转载自《电镀液——配方与生产》编著    李东光

 更多表面处理文章，敬请关注公众号：易镀

 易镀，是深圳市恒享表面处理技术有限公司旗下专为电镀行业打造的信息服务平台，分享金属行情、产品测评、电镀液配方、电镀视频、电镀问答等，以专业解决各种金属表面处理难题为旨，不断优化电镀解决方案，促进电镀行业的发展。表面处理难题，找易镀，详情请咨询：13600421922（程生）
