本品Ni-W-P三元合金电镀液，腐蚀性非常小，较好的稳定性、深镀能力、分散能力，耐磨性优于铬镀层，下面专家来科普本品电镀液的配方知识。
●特性 品能在碳钢、合金钢、铜及其合金、铝及其合金 。
电镀工艺如下。
(1)工件的预处理：工件材料为低碳钢，经过除锈、除油， 化处理。
(2)施镀：工件经预处理后，放到电镀槽中，在电流密度 70mA/cm2下进行电镀，时间1.5h。镀完后，冲洗、吹干。
(3)除氢：将镀后的工件在200℃下保温 2h。
(4)检验：先检查镀层表观是否光亮、致密 ，是否有针孔、漏镀、起皮、烧焦等现象，然后对镀层进行了定量分析以及结构(XRD)、微观形貌 (SEM) 的表征，对镀层在各种条件下的耐蚀。性、耐磨性以及结合力进行了检测，并用显微硬度计测量镀层硬度。

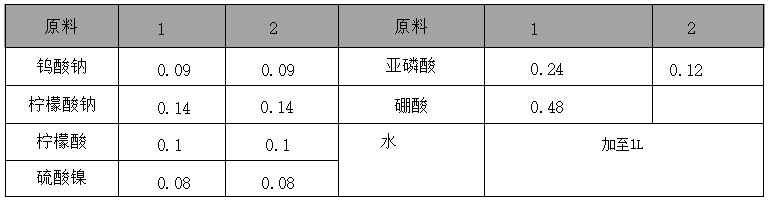

配方(mol)
●制作方法 向电镀槽中加入清水，加热到50～60℃,再加入 钨酸钠、柠檬酸钠、柠檬酸，搅拌溶解。然后加入硫酸镍、亚磷 酸、硼酸，搅拌溶解，用氨水和氢氧化钠调节pH 值 至 7 . 0 , 再 加 清水定容，最后将溶液加至75℃后便可试镀。
注意事项 本品各组分物质的量(mol) 配比范围为：钨酸 钠0.03～0.12,柠檬酸钠0.14～0.35,柠檬酸0.1～0.2,硫酸镍 0.08~0.24,亚磷酸0.06～0.36,硼酸0~0.48,水加至1L 。
本文转载自《电镀液——配方与生产》编著 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
