锌锑合金电镀液

本品镀液，可以让镀层形成银白色至灰白色，平滑致密镀层，该工艺过程结合力好，稳定性高，沉积速率快，该液含有锌锑合金，可以避免污染问题，环保又安全，下面专家来科普本品锌锑合金电镀液的配方知识。
        ● 特 性 本品采用在水溶液中电沉积锌锑合金，避免了现有技 术环境污染和操作过程复杂的缺点，具有环境污染较小且电镀过程 中操作简单的特点。通过使用本品镀液获得的电镀锌锑合金镀层外 观银白色至灰白色，平滑致密，镀层与基体结合力好。镀层中Sb  含量20%~70%(原子分数)。而且该镀液稳定性高，沉积速率较 快。实验表明该镀层在3.5%(质量分数)氯化钠溶液中比钢铁开 路电位更负一些，因此该镀层相对于钢铁为阳极镀层，保护钢铁的 机理为牺牲阳极的阴极保护法；所得锌锑镀层比电镀纯锌镀层在 3.5%NaCl 溶液中具有更优异的耐腐蚀性能。

● 用 途 与 用 法 本品主要用作电镀锌锑合金镀液。

用本品的镀液电镀锌锑合金的工艺为：先将导电基体(可以是 导电玻璃、导电塑料、钢铁等金属或合金等)用砂纸打磨抛光，然 后对此导电基体依次进行碱性除油、热水洗、冷水洗、酸蚀除氧化 膜、水洗、烘干后再利用本品的镀液进行电镀锌锑合金，最后水 洗、烘干即可。

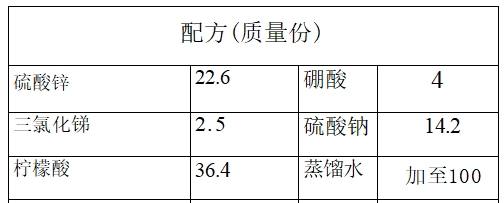

制作方法 将柠檬酸溶解于25～40mL 的水中，配制成柠檬 酸水溶液，然后向此溶液加入三氯化锑，搅拌直至完全溶解(可在50℃水浴中加热加速溶解),再依次向以上溶液中加入硫酸锌、硼酸和硫酸钠，蒸馏水加至100。

注意事项 本品各组分质量份配比范围为：可溶性二价锌 盐16.14～24.21,可溶性三价锑盐2.28～4.56,多元羟基羧酸 27.31～45.52,硼酸3.09～6.18,硫酸钠12～16,蒸馏水加 至100。

所述可溶性二价锌盐为硫酸锌或氯化锌。

所述可溶性三价锑盐为三氯化锑或硫酸锑。
           所述多元羟基羧酸为柠檬酸或酒石酸。
     本品电镀锌锑合金镀液的沉积条件为：以石墨为阳极(10.0cm×12.0cm×0.4cm), 导电基体为阴极(7.0cm×8.0cm× 0.1cm);   镀液pH 值为4.0,电镀在室温下进行，控制阴极电流密度在10.0mA/cm²。


         本文转载自《电镀液——配方与生产》编著    李东光
