电镀钯镍合金的电解液

本品电镀钯镍合金的电解液，可以灵活获得不同镍含量钯镍合金镀层，最高可达40%，再搭配其它的成分，可以得到光亮、致密、无针孔的镀层，下面专家来科普本品电镀液的专业配方知识。

● 特 性   通过调节镀液组成及电镀条件，可以获得不同镍含量 的钯镍合金镀层，镍质量含量最高可以达到40%。配合使用添加 剂，可以得到不同镍含量、光亮、致密、无针孔的钯镍合金镀层   用途与用法本品主要用作电镀钯镍合金的电解液。

本品的电镀条件是：镀液pH 值范围为6.5～10;电流密度为 0.1~2.0A/dm²; 镀液温度为20~50℃；电解时，中速搅拌；采用镀铂的钛网、石墨、不锈钢等为不溶性阳极，阴阳极面积比为 1:(1～3)。镍质量含量最高可以达到40%。

●制作方法

(1)将主盐钯盐加入含有100mL 去离子水的容器中，加热， 滴加氨水，搅拌，溶解，得溶液A;

(2)将主盐镍盐加入含有100mL 去离子水的容器中，加热， 搅拌，溶解，得溶液B;

(3)将络合剂、导电盐和pH 稳定剂加入含有400mL 去离子 水的容器中，加热，搅拌，溶解，得溶液C;

(4)将溶液A 和溶液B 加入溶液C 中，搅拌均匀，得溶液D;

(5)将添加剂加入含有100mL 去离子水的容器中，加热，搅 拌，溶解后，加入溶液D 中，得溶液E;

(6)用碱液如氨水、氢氧化钠或氢氧化钾溶液，加入溶液E 中，使其pH 值范围为6.5～10。补加去离子水，使溶液的总体积为1L。

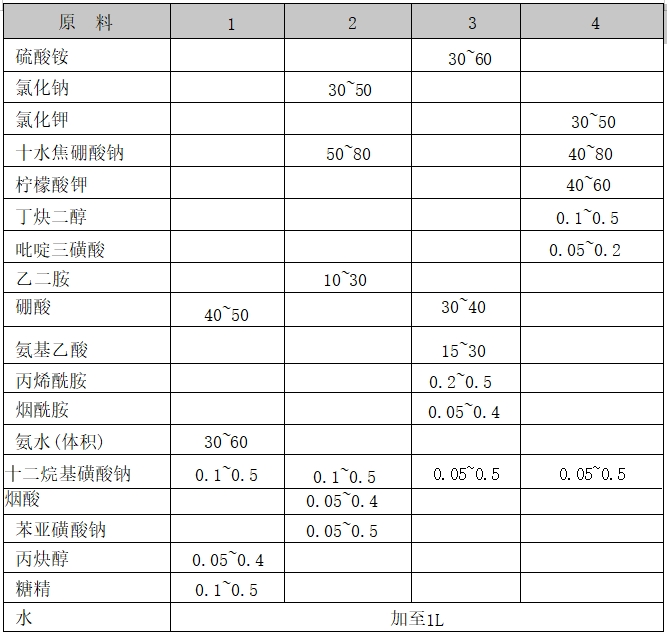

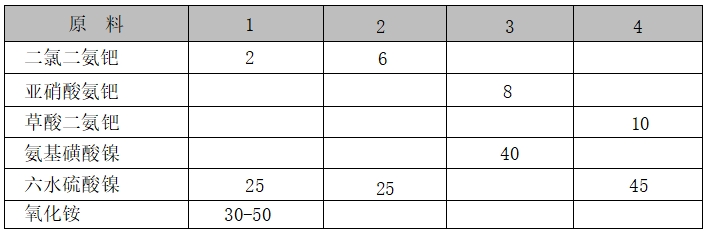

注意事项    本品各组分质量 (g) 配比范围为：钯盐1～10, 镍盐25～45,络合剂10～60,添加剂0.01～1,导电盐20～100,pH 稳定剂为硼酸20～50或焦硼酸盐30～90,水加至1L。

所述钯盐可选自氯化钯、二氯二氨钯、二氯四氨钯、硫酸二氨 钯、硫酸四氨钯、亚硝酸氨钯、硝酸氨钯、草酸二氨钯等中的至少一种 。

所述镍盐可选自硫酸镍、氯化镍、氨基磺酸镍等中的至少一种 。

所述络合剂可选自氨水、乙二胺、氨基乙酸、三乙醇胺、乙醇 胺、二亚乙基二胺、三亚乙基四胺、柠檬酸及其盐、酒石酸及其盐 等中的至少一种。

所述添加剂可选自丙烯基硫脲、烟酸、烟酰胺、吡啶三磺酸、 丙烯酰胺、糖精、苯亚磺酸钠、丙炔醇、丁炔二醇等中的至少  一 种 。

所述导电盐可选自氯化铵、氯化钠、氯化钾、硫酸钠、硫酸 铵、硝酸铵、硝酸钾等中的至少一种。

本品所述电解液，钯盐主要以氯化钯、二氯二氨钯、二氯四氨 钯、硫酸二氨钯、硫酸四氨钯、亚硝酸氨钯、硝酸氨钯或草酸二氨 钯等形式引入，镍盐主要以硫酸镍、氯化镍或氨基磺酸镍等形式引 入。镀层中钯与镍含量的比例随着镀液中钯盐与镍盐的比例增加而 增加，但当镀层中镍质量含量超过40%后，镍质量含量基本不再 随镀液中镍盐含量的进一步提高而变化。钯盐的含量(以金属钯计)为1～10g/L 。 镀液中钯含量越高，镀速越快，但钯损失也越 大；镀液中钯含量太低，则要经常补加钯，维护费用增加。镍盐按 钯盐与镍盐摩尔比1:(1～3)加入。

在含有这些络合剂的电解液中，可得到光亮的钯镍合金镀层。 在使用氨水作为络合剂时，应注意适当降低镀液的温度和pH 值， 以阻碍氨水的挥发。

添加剂十二烷基磺酸钠既起表面活性剂的作用，又起光亮剂的作用，丙烯基硫脲、丙烯酰胺、糖精、烟酰胺、丙炔醇、丁炔二 醇、苯亚磺酸钠等是光亮剂。当电流密度高时，还需加少量的烟酸、吡啶三磺酸或烟酰胺。添加剂配合使用，才可以得到光亮、致密、无针孔的钯镍合金镀层。

在此pH 范围内，电解液性质稳定，得到的镀层性能优越。镀液pH值偏低时，镀层呈白灰色；镀液pH值偏高时，镀层中镍含量会降低。


        本文转载自《电镀液——配方与生产》编著    李东光
