电镀锡铋合金镀液

本品电镀锡铋合金镀液，因含有络合剂、稳定剂和光亮剂等成分，可将镀层表面调节为半光亮或全光亮的状态，下面专家来科普本品电镀液的专业知识。

特 性  本品由于其内含有络合剂、稳定剂和光亮剂，不仅可 避免Sn²+ 的氧化和水解，而且可根据需要得到半光亮或全光亮的 锡铋合金镀层。

● 用途与用法  本品主要应用于电镀锡铋合金镀液。

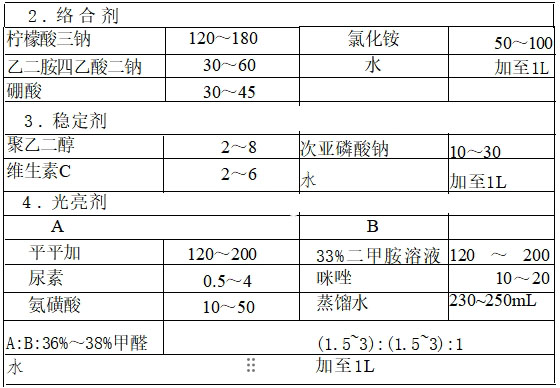

● 配 方 (g)

1.电镀锡铋合金镀液

制作方法

(1)络合剂的制备：将硼酸溶于水热水中，然后冷却到室温后 溶入柠檬酸三钠、乙二胺四乙酸二钠、氯化铵即得电镀锡铋合金络合剂 。

(2)稳定剂的制备：将聚乙二醇溶于热水中，然后冷却到室 温；在搅拌下把聚乙二醇溶液加到次亚磷酸钠和维生素的溶液中即 得所需电镀锡铋合金稳定剂。

(3)光亮剂的制备。光亮剂的基本组成为A、B 和甲醛；其中  A 用下法得到：将平平加(聚氧乙烯脂肪醇醚)和尿素在反应器 中加热至平平加熔化、尿素溶解；在搅拌下逐渐加入氨磺酸粉末； 随着反应的进行，物料逐渐变稠成为膏状，0.5～1h 后即开始变黄 并产生泡沫；随后保温1.5～2h, 在60～80℃之间用氢氧化钠中和，中和结束后调pH=8～9,  可得到近乎白色黏稠状物；将所得黏稠状物与亚苄基丙酮置于一容器中，加热至亚苄基丙酮在其中溶 解；然后与溶解于热水和乙醇中的苯甲酸钠混合均匀得到A、B 用  下法得到：将33%二甲胺溶液与咪唑加入到反应器中，当反应物 温度达到55～65℃时，缓慢加入环氧氯丙烷，然后搅拌1～2h, 停 止搅拌，冷却到室温，放出反应物，加蒸馏水，得到淡黄色黏稠状 物B。将 A、B 和浓度为36%～38%的甲醛按(1.5～3):(1.5~ 3):1的体积比混合均匀即得所需电镀锡铋合金光亮剂。

(4)电镀液的制备：将SnSO4 或 SnCl₂ 在搅拌下加入pH 值 为0.5～1的水中；再将所得溶液在搅拌下加入到络合剂中，静置后加入活性炭处理，然后加入稳定剂，在搅拌下加入铋盐，调节 pH 值到4～5,在搅拌下加入光亮剂，然后加水，混合均匀即得所 需电镀锡铋合金镀液。

注意事项 本品各组分质量 (g)   配比范围为：SnSO₄ 或 SnCl₂30～60, 络合剂400～600,稳定剂80～120,光亮剂10~ 20,铋盐0.25～5,水加至1L。


      本文转载自《电镀液——配方与生产》编著    李东光
