非晶态纳米合金镀层电镀液

本品非晶态纳米合金镀层电镀液，具有优异的特性，不仅可以让镀层拥有均匀致密的效果，还能优化抗蚀性能，值得一提的是它与基材拥有较好的结合力。下面专家来科普本品电镀液的专业配方知识。

●特性

(1)本品综合了镍基金属的特点和非晶态合金的优异特性， 在基底材料表面电镀，形成了致密均匀的耐蚀镀层，在不降低原  有力学性能的前提下，其表面抗蚀性能得到很大改善，出于镍  基非品态纳米合金镀层具有长程无序、短程有序的结构，结构  致密各向同性，没有品界、位错和缺陷，因而使本品镀件具有  显微硬度高、耐磨性好、耐酸碱腐蚀且与基底材料结合力好等  特点。

(2)本品镀层稳定性好，镀层致密，与基底材料结合力好，镀  厚能力强，本品工艺生产的产品较其它产品使用寿命提高5~7倍， 防腐、耐磨、防垢性能表现突出。

(3)所使用的原材料和添加剂都不是严重的环境污染物，废水  废气的处理非常简单，且镀液的pH值为7 .5~8左右，对设备 ， 从业人员影响较小。

● 用 途 与 用 法 本品主要应用于非晶态纳米合金镀层电镀 本品所述合金镀层的电镀工艺，包括如下步骤：

(1)电镀液的配制

(2)镀件的前处理，包括针对不同的基底材质进行机械处理 化学除油和电解除油、刻蚀等

(3)施镀：将镀件放入盛有电镀液的电镀槽内，在pH值为 4.5~8、电流密度为3~20A/dm² 、 温度为40～80℃的条件下施镀，电镀完成后，清洗，吹干。

本品的施镀可以是搅拌电镀液或镀件在电镀液中匀速移动，阳 极可用不锈钢或钛铱阳极

(4)热处理：镀完后的产品经烘箱炉200～600℃热处理，自睿冷却至室温

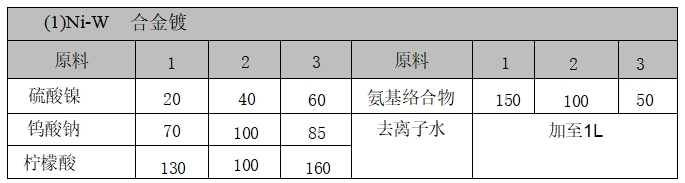

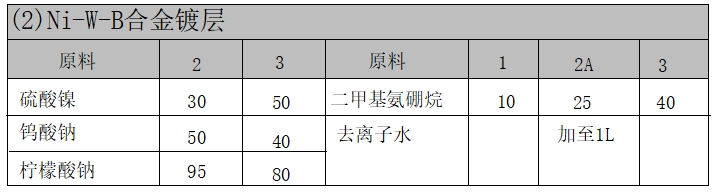

配 方(g)

● 制作方法

(1)Ni-W   合金镀配制方法：先加入去离子水，再加入硫酸 镍、钨酸钠、氨基络合物、柠檬酸盐搅拌，并加入有机酸以及它们 的混合物，再加去离子水至使用范围。

(2)Ni-W-B  合金镀层配制方法：先加入去离子水，再加入硫 酸镍、钨酸钠、柠檬酸铵搅拌，二甲基氨硼烷以化合物的形式 加 入 。

● 注意事项 本品各组分质量(g) 配比范围如下。

Ni-W合金镀液：硫酸镍20～60,钨酸钠70～100,柠檬酸 100～160,氨基络合物50～150,去离子水加至1L。

Ni-W-B合金镀层：硫酸镍20～50,钨酸钠40～70,柠檬酸铵 80～110,二甲基氨硼烷10～40,去离子水加至1L。

        本文转载自《电镀液——配方与生产》编著    李东光
