非晶态铁磷合金电镀液

本品非晶态铁磷合金电镀液，源于加入柠檬酸钠或柠檬酸以及抗坏血酸，可以防止亚铁离子氧化，同时该镀液稳定性好，耐腐蚀性能强，下面我们不妨进来学习该电镀液的配方知识吧！

特 性  本非晶态铁磷合金电镀液由于使用了柠檬酸钠或柠檬 酸作为络合剂，可有效与亚铁离子络合，防止亚铁离子氧化，而且 在镀液中加入抗坏血酸进一步阻止亚铁离子氧化，因此电镀液稳定 性能好，可进行长时间的反复施镀，并且容易维护，沉积速率接近 镀镍层。此非晶态铁磷镀层在3.5%氯化钠溶液中耐腐蚀性能与镀 镍层接近，是一种理想的代替镍镀层。通过本品的电镀液进行电镀 后获得的非晶态铁磷合金镀层表面缺陷较少，外观呈银白色，没有裂缝，平滑致密，镀层与基体结合力强；而且铁磷镀层在常见腐蚀 介质中耐腐蚀性能较好，其物理化学性能与镀镍层接近，又不会使 人的皮肤过敏(而镍镀层会)。而且，由于电镀液的原料为铁及其 盐和次亚磷酸钠，资源丰富，成本低，其生产成本比镍镀层低。 通 过本品的电镀液进行电镀后获得的非晶态铁磷合金镀层具有非晶态 结构，铁的原子分数为70%～79%,磷的原子分数为20%～29%, 余量为Al。

● 用途与用法   本品主要应用于非晶态铁磷合金电镀。

应用本品的电镀液制备非晶态铁磷合金镀层的方法如下：以钢铁、锌合金、黄铜等为基体，先将基体打磨抛光，得到平整光  亮的基体；然后碱性除油(加热70～80℃,3~5min),  水 洗 ， 酸洗，再水洗；以此基体为阴极，以低碳钢(或纯铁)作阳极，在45~55℃恒温的本品的电镀液中电沉积非晶态铁磷合金  镀层，最后将非晶态铁磷合金镀层从电镀液中取出，依次水洗   和干燥。

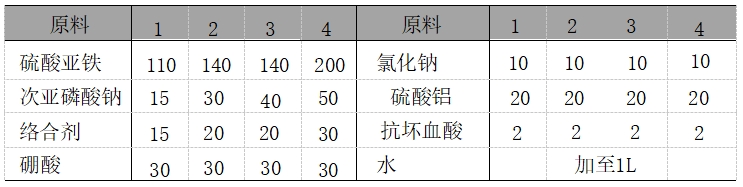

        配方（g）

● 制作方法   将作为络合剂的柠檬酸 钠或柠檬酸溶解于水 中 ， 配制成柠檬酸钠水溶液或柠檬酸水溶液，然后依次向此水溶液中加  入抗坏血酸、硼酸、硫酸亚铁、氯化钠、硫酸铝，充分搅拌溶解 最后再加入次亚磷酸钠，待搅拌至完全溶解后，加入余量的水至总 体积为1L。

注意事项 本品各组分质量(g)    配比范围为：硫 酸 亚 铁 110~200,次亚磷酸钠15~50,络合剂柠檬酸钠15~30或柠檬酸 10.5~21,硼酸30,氯化钠10,硫酸铝20,抗坏血酸2,水加

至 IL。

      本文转载自《电镀液——配方与生产》编著    李东光
