本品钴-钨-镍合金电镀液，具有良好的耐腐耐摩擦性，让表面得到均匀的镀层，且工艺稳定，无酸雾放出，电流效率高。下面专家来科普本品电镀液的专业配方知识。
●特 性
(1)由于该电镀液涉及多种金属离子(铁、镍、钨、钴),从 该电镀液中得到的镀层，表面无微裂纹，具有很好的耐腐蚀耐摩 擦性。
(2)本品中的各种化学试剂对环境危害小，工艺稳定，镀液组 分简单且便于操作，配制后可以长期存放；另外，该镀液在工作过 程中无酸雾放出，电流效率高。
● 用途与用法 本品主要应用于化工机械、设备的表面处理。

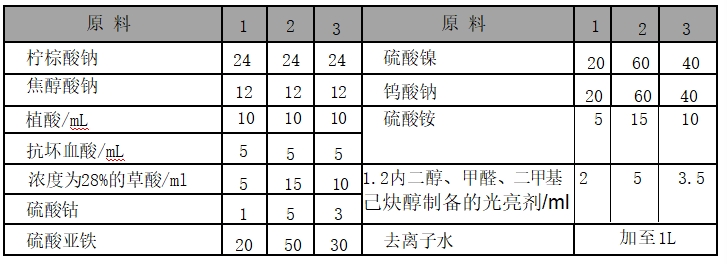

●配方(g)
●制作方法 分别取柠檬酸钠、焦磷酸钠、植酸、抗坏血酸加入去离子水中，搅拌至溶解；在常温下取浓度为28%的草酸加 入上述溶液，称取硫酸钴、硫酸亚铁、硫酸镍，常温下搅拌至溶解；再用水浴锅加热至65℃,取钨酸钠、硫酸铵并加入到该溶液 中搅拌至溶解；加入用1,2-丙二醇、甲醛、二甲基己炔醇制备的光亮剂，然后加去离子水使溶液至1000mL, 用氢氧化钠溶液调节pH值为6~8,溶液温度加热到65～75℃,以不锈钢作阳极、工件作阴极、电流密度为4A/dm² 下进行电镀，即可得到光亮的钨合金镀层。
●注意事项本品各组分质量(g) 配比范围为：硫酸钴1～5,钨酸钠20～60,硫酸亚铁10～50,硫酸镍20～60,浓度为28%草酸5~15mL，硫酸铵5~15，络合剂 20~40，稳定剂1~8，的光亮添加剂2~5ml，去离子水加至1L。
所述络合剂为柠檬酸与焦磷酸钠按质量比为2:1的混合物。
所述稳定剂为植酸、抗坏血酸按体积比为2:1的混合物。
所述光亮添加剂为1,2-丙二醇、甲醛、二甲基已炔醇的混合物。
本文转载自《电镀液——配方与生产》编著 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
