车用多功能一体化清洁抛光剂

本品适用于车用多功能一体化清洁抛光剂，去污及抛光性能比较强，同时具有良好的憎水性，长时间具有防尘耐污作用，清洁度高。下面专家来科普本品清洁剂的配方知识。

制备方法

(1)将巴西棕榈蜡、地蜡、液体石蜡、蜂蜡混合，加热到95℃温度 下熔化，在搅拌速度250～300r/min  下搅拌均匀，并保持恒温。

( 2 ) 将 三 乙 醇 胺 与 1 0 份 水 混 合 ， 加 热 到 沸 腾 后 加 入 到 步 骤 ( 1 ) 所 制:得的混合溶液中，搅拌均匀，再加入约585份沸腾的水，搅拌均匀。

(3)将LAS 与10份沸水混合，加热到沸腾，加入到步骤(2)所制得的 混合液中，搅拌均匀，再加入APG和AES, 加热到沸腾，搅拌均匀。

(4)将四硼酸钠溶于5份水中，加入到步骤(3)所制得的混合液中， 搅拌均匀，再加入CMCNa粉末，搅拌1h以上至完全混合均匀。,

(5)在步骤(4)所制得的混合剂中加入柠檬香精和草绿色溶液，搅 拌 均 匀 。

(6)在步骤(5)所制得的混合剂在150～200r/min  搅拌速度下冷却 到室温，倒入密封的容器中，即得本品绿色环保型车用多功能一体化清洁抛 光 剂 。

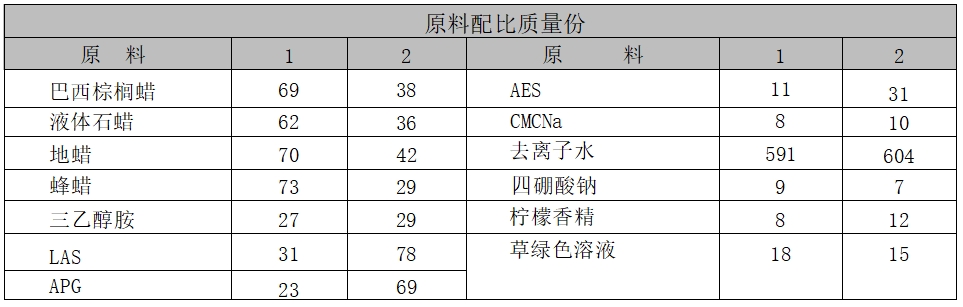

原料配伍 本品各组分质量份配比范围为：混合蜡145～274、APG、 AES 与LAS 混合表面活性剂65～178、去离子水591～604、三乙醇胺 27～29、四硼酸钠7～9、CMCNa  8～10、色素15～18。

本品的原理如下：清洁抛光剂集清洁剂和抛光剂的性能于一体，按产品能否溶于水可以分成油基和水基两种形态。油基清洁抛光剂含  有大量的有机溶剂，使用时不能和水混溶；水基抛光剂以水作为溶剂， 使用时能和水任意比混溶。如果按组成分类，又可以分为溶剂性和乳  液性清洁抛光剂。溶剂性清洁抛光剂使用溶剂来溶解抛光成膜物质， 乳液性清洁抛光剂中将成膜物质制成乳液状而稳定存在。 一般制造清  洁抛光剂时所用到的原材料有成膜物质、清洁物质、溶剂、研磨剂、 水以及添加剂等。成膜物质可以采用高熔点和低熔点的蜡、硬脂酸等； 清洁物质可以是阴离子、阳离子、非离子或两性表面活性剂，也可以  是由长链有机酸和碱生成的皂化物质；使用溶剂主要来溶解成膜物质  和清洁表面的污迹，常有烃类溶剂、烃油或其混合物；用作研磨剂的  物质必须有一定的细度，否则粗糙的研磨剂使用时会划伤车体漆膜， 这样的物质有硅酸铝、氧化铝、硅藻土、二氧化硅、膨润土、高岭土  等，一般的研磨剂粒度要求在350~400目左右，这样才能保证研磨剂  在体系中稳定存在，长期放置不会出现分层。所用的水是非离子水， 含杂质和细菌较少；添加剂包括增稠剂、防腐剂、香精、色素等，用  来改善产品的感官性能和适用性；使用有机溶剂，有机溶剂会随之排  入废水中， 一般很难满足环保的要求，而且生产成本也较高。本品从 产品的稳定性、安全效应、高效的清洁和抛光性能以及经济效益的综  合考虑出发，研制了无磨料的水性多功能清洁抛光剂。

产品应用 本品适用于各种车辆外表面的同时清洗和抛光，尤其适用 于中高档汽车和摩托车外表面的清洁和抛光。

使用时，应将此清洁抛光剂与水以1:(20~50)的比例混溶。

产品特性 本品是车用多功能一体化清洁抛光剂，具有优良的去污和 抛光性能，去污能力强，抛光后形成的保护膜光洁度高，憎水性好，可很 长时间起防尘耐污作用；本品是水性体系，溶液无毒、无三废排放，对环 境无污染，是绿色环保型产品；没有使用磨料，稳定性好，可以长期存放 而不分层。

本品使用方便，与水混溶后即刻可用，涂布抛光容易，极大地减轻传 统打蜡作业的劳动强度，缩短了汽车抛光需要的时间。

本品制配容易、生产工艺简单、投资少、成本低、回收快、市场潜力大。

 本文转载自《抛光剂——配方与生产》编著    李东光
