低光泽抛光剂1

本品低光泽抛光剂，配制过程简单，稳定性强，耐刮伤，拥有低光泽及不光滑的效果，可适用于一些表面的特殊要求。下面专家来科普本品抛光液的专业配方知识。

制备方法 在慢速搅拌(约60r/min) 作用下，依次序加入组分，当 一个组分分散或溶解均匀后即可滴加入下一个组分，当所有组分分散均匀 后，保持搅拌30min, 得到抛光剂组合物。

原料配伍 本品各组分质量份配比范围为：金属交联或自交联的聚合  物成膜剂10~70、消光剂0.5～20、成膜助剂0.2~10、润湿剂0.01～2、 蜡乳液0~30、消泡剂0~1、碱溶性树脂0~10、杀菌剂0~0.5、增稠剂 0～1、水加至100。

所述金属交联或自交联的聚合物成膜剂是由含有不饱和碳碳双键的单 体聚合而获得的聚合物乳液，其单体是苯乙烯、丙烯酸酯、甲基丙烯酸 酯、丙烯腈、醋酸乙烯酯、丙烯酸或甲基丙烯酸中的一种或几种；消光剂 是氧化钛溶胶和氧化硅溶胶中的一种或其混合物；成膜助剂是二乙二醇乙 醚、二乙二醇单丁醚、二丙二醇单甲醚、丙二醇丁醚、丙二醇苯醚、邻苯 二甲酸二丁酯或磷酸三丁氧基乙酯中的一种或几种；润湿剂是高氟代烷基 磺酸铵盐或聚醚硅氧烷或氟碳表面活性剂中的一种或其混合物；蜡乳液为 聚乙烯蜡乳液、聚丙烯蜡乳液、氧化聚乙烯蜡乳液或氧化聚丙烯蜡乳液中 的一种或几种。聚合物乳液的固含量为15.0%～50.0%,玻璃化转变温 度为25～85℃。

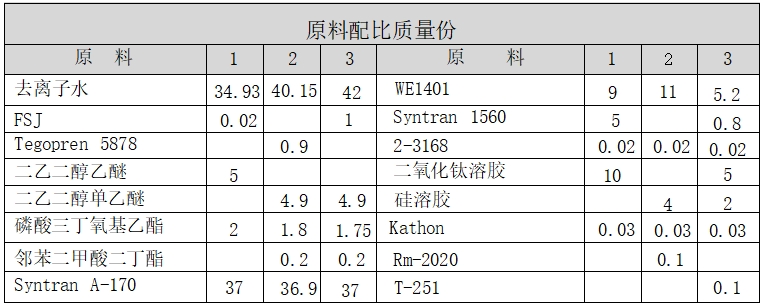

在实施例中，用到的主要原材料说明如下：Syntran A-170,金属交 联丙烯酸酯聚合物乳液，固含量38%,玻璃化转变温度66℃,因泰聚合 物贸易(上海)有限公司生产；FSJ,  氟碳表面活性剂，由杜邦公司提供； Tegopren 5878,聚醚硅氧烷表面活性剂，德国德固赛公司生产； WE1401, 聚乙烯蜡乳液，因泰聚合物贸易(上海)有限公司生产；二氧  化钛溶胶(5%固含量，原始粒径8～15nm),  上海三瑞化学有限公司生  产；硅溶胶(30%固含量，pH=9.2),  盐城海鑫铸造材料有限公司生产； Syntran 1560,碱溶性树脂，因泰聚合物贸易(上海)有限公司生产；2- 3168,有机硅树脂消泡剂，由道康宁公司提供；Rm-2020, 聚氨酯增稠  剂，由陶氏公司提供；T-251, 碱溶胀增稠剂，由克莱恩公司提供；Ka-  thon,  杀菌剂，由陶氏公司提供。

产品应用 本品主要用作抛光剂。

产品特性 本品的抛光剂组合物配制简单，存储稳定，不影响抛光剂 组合物流平性、耐刮伤，涂覆于地面和工作台的表面，可产生低光泽及不 光滑效果，适宜于一些表面的特殊要求。


         本文转载自《抛光剂——配方与生产》编著    李东光
