低光泽抛光剂2

本品低光泽抛光剂，不仅对无机消光剂有预分散作用，同时还增加消光剂的分散性，这对本身的流平性有很大的好处，此外，它还能产生低光泽及不 光滑的抛光效果。下面专家来科普本品抛光剂的配方相关知识。

   制备方法   在一容器中，加入去离子水，在搅拌作用下依次将润湿 剂、成膜助剂、增塑剂、流平剂、成膜剂、碱溶性树脂、蜡乳液及消泡剂以当一个组分分散或溶解均匀后滴入下一组分的形式滴加，当后一组分分 散均匀后，保持搅拌20～50min, 得混合物。

在另一容器中，加入去离子水，在高速搅拌作用下依次加入 pH调节剂、分散剂，再将消泡剂加入其形成的涡流中心，直至形成均一的黏稠液，得预分散体。

将上述得到的混合物及预分散体按(80～90):(10～20)的比例均匀搅拌混合，用200～300目滤布过滤，即得到目标产物。

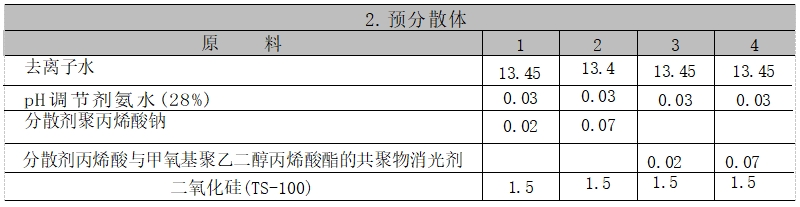

原料配伍   本品各组分质量份配比范围为：金属交联或自交联的聚合物成膜剂25～75、润湿剂0.01～1、分散剂0.01～1、成膜助剂2～8、增塑剂0～2、流平剂1～3、碱溶性树脂0～10、蜡乳液0～30、消泡剂 0.01～0.05、消光剂0.5～2.5、去离子水20～70、pH调节剂 0.01～0.05。

所述消光剂是气相二氧化硅、沉淀二氧化硅或三氧化二铝中的一种或 其混合物。润湿剂是高氟代烷基磺酸铵盐或聚醚硅氧烷的一种或其混 合 物 。

所述分散剂是(甲基)丙烯酸与甲氧基聚乙二醇(甲基)丙烯酸酯的共聚物、(甲基)丙酸与烯丙基聚乙二醇醚的共聚物、马来酸酐与烯丙基 聚乙二醇醚的共聚物、聚(甲基)丙烯酸盐、聚羧酸盐或聚羧酸盐共聚物 的一种或几种的混合物。

所述的金属交联或自交联的聚合物成膜剂是由含有不饱和碳碳双键的 单体聚合而获得的聚合物乳液，其单体可以是苯乙烯、丙烯酸、甲基丙烯 酸的脂肪族碳(1~8)醇酯、丙烯腈、醋酸乙烯酯、丙烯酸或甲基丙烯酸中的一种或几种。

所述成膜助剂是二乙二醇单乙醚、二乙二醇单丁醚、丙二醇苯醚或二 丙二醇单甲醚中的一种或几种的混合物。增塑剂是邻苯二甲酸二丁酯或磷 酸三丁氧基乙酯中的一种或其混合物。流平剂是磷酸三丁氧基乙酯。消泡 剂是硅油类乳液。pH 调节剂是含量为28%的氨水。碱溶性树脂是聚羧酸-苯乙烯盐分散在水中的乳液。蜡乳液是聚乙烯蜡乳液或聚丙烯蜡乳液中的 一种或其混合物。

质量指标

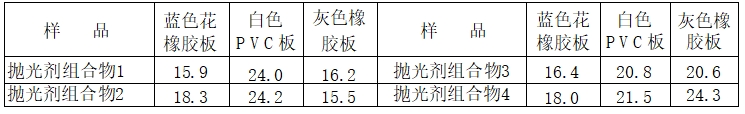

1.在不同基板上的光泽度(以60°光泽计测试)

    2.性能测试结果

产品应用   本品主要用作抛光剂。

产品特性  本品抛光剂主要特点是至少含有一种金属交联或自交联的聚合物成膜剂， 一种消光剂，以及一种分散剂；它采用分散剂对无机消光 剂进行预分散操作，有效增加消光剂的分散性，这对自身的流平性十分有 益。本品的抛光剂组合物涂覆于地面和工作台的表面，可产生低光泽及不 光滑效果，适宜于一些表面的特殊要求。

       本文转载自《抛光剂——配方与生产》编著    李东光
