本品电镀液可以让溶液高效、稳定、缓冲的作用，同时让溶液ph值恒定，使得镀层细致均匀，具有优质的耐腐性和高硬度。下面专家来科普本品镍磷合金电镀液配方知识。
特性 在电镀镍磷合金液中加入了镱离子和氟化氢铵，镱离子使溶液高效、稳定，而氟化氢铵起到了较好的缓冲作用，使溶液 的pH 值恒定，因而得到的镀层均匀、致密，具有硬度高、耐蚀性好的优点。
● 用途与用法 本品主要用作电镀镍磷合金液。
电镀镍磷合金液使用方法是用5%~10%的稀硫酸调节电镀液 的pH 值至2 .0~4 .0，最佳的pH 值为2.5～3.5,，然后把电镀液 加热到50~75℃，最佳恒定温度为55~65℃，放入工件，其中阴 极为工件，阳极为镍金属，阴极电流密度为1~2A/dm²。
制作方法
(1)硫酸镍、氯化镍、硼酸、氟化氢铵、氯化镱或硝酸镱加水 溶解并混合均匀；
(2)把次亚磷酸钠加水溶解；
(3)在搅拌的条件下，把次亚磷酸钠溶液缓慢倒入(1)的溶 液中，并搅拌均匀；
(4)加蒸馏水或去离子水至规定体积，并搅拌均匀即可。

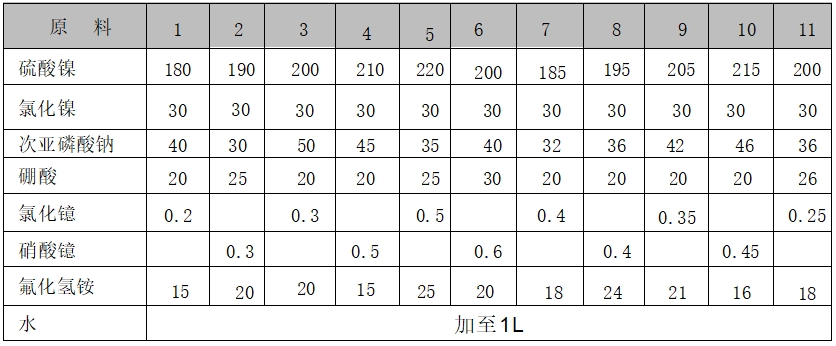

注意事项 本品各组分质量 (g) 配比范围为：硫酸镍180~ 220，氯化镍29～31，次亚磷酸钠30～50，硼酸20～30，氯化镱 0.2～0.5或硝酸镱0.3～0.6，氟化氢铵15～25，水加至1L。
本文转载自《电镀液——配方与生产》编著 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
