本品添加镱的电镀镍磷合金液，通过镱离子和氟化氢铵，不仅可以让电镀液更稳定，同时还起到缓冲的效果，让PH值起到恒定的效果，提高镀层的质量，让镀层均匀密致，下面专家来科普本品电镀液的专业配方知识。
特性
在电镀镍磷合金液中加入了镱离子和氟化氢铵，镱离子使溶液高效、稳定，而氯化氢铵起到了较好的缓冲作用，使溶液的PH值恒定，因而得到的镀层均匀、致密，具有硬度高、耐蚀性好的优点。
用途与用法
本品主要用作电镀镍磷合金液。
电镀镍磷合金液使用方法是用5%~10%的稀硫酸调节电镀液的pH值至20~4.0，最佳的pH值为2,5~3.5，然后把电镀液加热到50~75℃，最佳恒定温度为55~65℃，放入工件，其中阴极为工件，阳极为镍金属，阴极电流密度为1一2A/dm2。

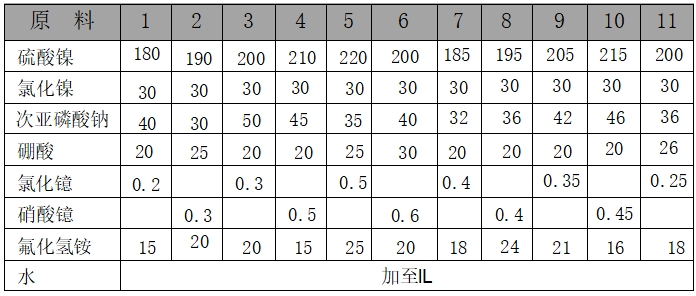

配方(g)
制作方法
(1)硫酸镍、氯化镍、硼酸、氟化氢铵、氯化镱或硝酸镱加水溶解并混合均匀；
(2)把次亚磷酸钠加水溶解；
(3)在搅拌的条件下，把次亚磷酸钠溶液缓慢倒入(1)的溶液中，并搅拌均匀；
(4)加蒸馏水或去离子水至规定体积，并搅拌均匀即可。
注意事项
本品各组分质量(g)配比范围为：硫酸镍180~220,氯化镍29~31，次亚磷酸钠30~50，硼酸20~30，氯化镱0.2~0.5或硝酸镱0.3~0.6，氟化氢铵15~25，水加至1L。
本文转载自《电镀液——配方与生产》编著 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
