本品氨基磺酸镀镍液镀层稳定性良好，不会出现针孔、起泡脱落及残余应力的镀层。平整光亮，镀层结合力好，下面，我们不妨来看看它们的配方知识吧！
特性
本品通过氨基磺酸镍、硼酸和氯化镍的组合，制得电镀性能很强的混合盐溶液。将该氨基磺酸镍电镀液用于铝合金、镁合金、钢带、铜带和不锈钢带等金属材料的表面镍镀层的电镀，金属表面形成的镍镀层稳定性良好，镀层连续完整，无针孔、无起泡脱落及无残余应力的镀层。生产成本降低15%以上，镀液循环使用，大幅度减少废液排放。
本品将一定量的光亮剂加入由氨基磺酸镍、硼酸和氯化镍组成的电镀液中，电镀金属表面后，形成的镍镀层不仅稳定性良好、镀层连续完整、无针孔、无起泡脱落及无残余应力，还使得电镀层的平整性和光亮度得以提高，使金属表面更为平整和美观。
本品将所述氨基磺酸镍电镀液与铝卷材制作方法相结合，使用该方法和电镀液电镀铝卷材表面后，制得的产品表面形成稳定性良好、平整光亮、连续完整、结构致密无裂纹、无针孔、无起泡脱落的镍镀层。解决了普通电镀镍的成本高和污染大的问题，显著地提高了经济效益。
用途与用法本品主要应用于金属材料的表面镍镀层的电镀，所述金属包括铝合金、镁合金、钢带、铜带和不锈钢带等材料。

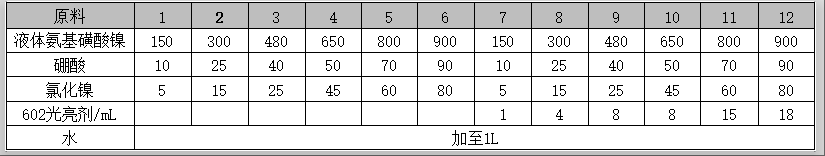

配方(g)
制作方法
(1)先根据各组分配制溶液，然后加入活性炭，静置沉淀后取上层澄清溶液，并过滤。
(2)接着，使用0.1mol/L NaOH调节过滤后的溶液至pH值为3.8~4.2。
(3)之后，加人602光亮剂后进行霍尔槽打片实验，以确定镀液中各组分的浓度、H值和获得良好镀层的电流密度范围等。然后做性能测试测厚度、外观及漆膜附着力。
注意事项本品各组分质量(g)配比范围为：氨基磺酸，100~1000,硼酸10~100，氯化镍5~90,602光亮剂0~18mL,水加至1L。
本文转载自《电镀液——配方与生产》编著 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
