本品金属表面抗磨镀层电镀液，硬度可以达到1000~1250HV ，耐磨性高于镀硬铬，安全无污染，且工艺操作简单，下面专家来科普本品电镀液的配方知识。
● 特 性 采用电镀工艺在金属表面上沉积成耐磨镀层，无废水 排放，不对环境产生污染。镀层显微硬度1000~1250HV, 耐磨性 和摩擦系数高于镀硬铬。经珩磨机研磨试验，耐磨损量和镀硬铬相 比高1.2~1.4倍，电镀硬铬所需电流密度20～40A/dm², 本 品 电 流密度为4~9A/dm²。
● 用 途 与 用 法 本品主要应用于金属表面电镀。
本品电镀工艺如下。
(1)金属工件进行镀前处理。按照常规金属表面的处理方式或 按下述步骤安装：将金属工件固定在夹具上，电解除油，用酸活化 金属表面，粗化处理，化学除油，自来水清洗，电解除油，自来水 清洗，酸活化，自来水清洗，超声波清洗和去离子水清洗。各步骤 均按照公知技术方式进行。
(2)电镀实施过程：将配好的电镀液升温至70℃,电镀的过 程中保持pH 值稳定在8 .0,电流密度6A/dm²; 阳极选用耐腐性 强的不锈钢材料；电镀速率2μm/h。
在金属工件表面形成光亮的耐磨镀层，镀层厚度23 μm。
(3)电镀完成后对镀层表面进行热处理，温度为550℃,保温 1~2h 。 按照常规方式抛光去除氧化膜，再用机械法抛光去除低硬 度氧化膜。镀层显微硬度1220HV。

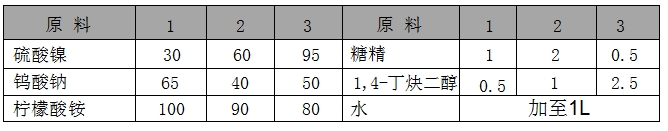

●配方(g)
●注意事项 本品各组分质量 (g) 配比范围为：硫酸镍30~ 100,钨酸钠40~65,柠檬酸铵80~100,糖精0.5～2,1,4-丁炔 二醇0.5～2.5,水加至1L。
文转载自《电镀液——配方与生产》编著 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
