镁合金化学镀镍溶液

 本品镁合金化学镀镍溶液，可以直接化学镀镍避开了氰化物的污染，同时还可以让镀层的美观度提升，镀层结合力优异，经济效益高，下面专家来科普本品化学镀镍的配方知识，我们不妨来了解一下吧！
        特性本品的镁合金电镀预处理方法工艺简单，操作方便，对环境污染少，基材与镀层结合力高，工件表面平整美观，成本低廉，经济效益高。本品采用直接化学镀镍的方法，使工艺大大简化，并避免使用氰化物，减少了环境污染；在本品中，酸洗溶液采用草酸及缓蚀剂水溶性苯并三唑，避免了传统酸洗溶液的CrO₃或HF等对人体和环境危害较大物质，使操作更方便、更环保；此外，在酸洗溶液采用缓蚀剂水溶性苯并三唑，能较好地减缓反应速率，有利于控制酸洗过程，并且使酸洗后的氧化产物明显减少，有利于提高预处理之后产品的结合力；采用碳酸钠和氢氧化钠的碱性活化方法，避免了目前普遍采用的是HF酸活化或者氟化氢铵活化工艺中强腐蚀性，而且既能够有效地去除酸洗后工件表面的氧化产物，又便于操作。镀镍后再镀铜使工件表面平整美观。本品使用的原料价格便宜，成本低廉，经济效益高。

用途与用法本品主要应用于镁合金电镀预处理。

本品镁合金电镀预处理方法包括在化学镀镍条件下，将镁合金与化学镀镍溶液接触，其中，所述化学镀镍溶液为本品的化学镀镍溶液。所述化学镀镍可以是在常规的化学镀镍温度、镀镍时间和镀镍pH值下进行。作为一种优选的实施方案，所述化学镀镍溶液的pH值为5~6，镀镍温度为70~85℃，镀镍时间为10~20min,空气搅拌。

 所述空气搅拌是指用压缩空气通过管道对化学镀镍溶液进行搅拌作用。

 根据所需要电镀预处理的镁合金基材情况，本品的镁合金电镀预处理方法还可包括除油、酸洗和活化步骤中的一个步骤或几个步骤。

所述活化，即在将镁合金与化学镀镍溶液接触之前，将镁合金与活化溶液接触。所述活化可以按常规活化方法进行，优选将工件浸泡于下述活化溶液中：5~10g/L碳酸钠，0.5~1g/L氢氧化钠和余量为去离子水的溶液中，活化温度为20~40℃，活化时间为2~5min。本品采用碳酸钠和氢氧化钠的碱性活化方法，避免了目前普遍采用的是HP酸活化或者氟化氢铵活化工艺中强腐蚀性。本品提供的活化方法既能够有效地去除酸洗后工件表面的氧化产物，又便于操作。

 所述酸洗，即在将镁合金与活化溶液接触之前，将镁合金与酸洗溶液接触。所述酸洗可以按常规酸洗方法进行，优选将工件浸泡于下述酸洗溶液中：6~12g/L草酸，1~3mL/L水溶性苯并三唑缓蚀剂和余量为去离子水的混合溶液，在20~40℃下浸泡0.5~2min。

酸洗溶液采用草酸及缓蚀剂水溶性苯并三唑，避免了传统酸洗溶液的CrO₃或HF等对人体和环境危害较大物质，使操作更方便和更环保；此外，酸洗溶液采用缓蚀剂水溶性苯并三唑，能较好地减缓反应速率，有利于控制酸洗过程，并且使酸洗后的氧化产物明显减少，有利于提高预处理之后产品的结合力。

 所述除油，即在将镁合金与酸洗溶液接触前，将镁合金与除油溶液接触。所述除油可以按常规除油方法进行，如在常规的除油溶液中进行超声波处理。优选将工件浸泡于下述除油溶液中：10~20g/L焦磷酸钠，5~10g/L碳酸钠，3~5g/L硅酸钠，0.1~0.5g/L表面活性剂和余量为去离子水的混合溶液，除油温度为50~60℃，超声波处理6~10min。在除油时，最优选在除油后再将工件浸入50~60℃的热水中清洗。

 在本品提供的镁合金电镀预处理方法中，各步骤间优选用水冲洗工件。

  本品优选在化学镀镍后，进行焦磷酸镀铜，以使工件表面平整美观。所述焦磷酸镀铜可以按照常规的方法进行。优选将工件浸泡于下述的焦磷酸铜溶液中：70~86g/L三水焦磷酸铜，240~320gL焦磷酸钾，2~4mL/L氨水，0.8~1.2mL/L CuMac PY XD7443开缸剂和余量为去离子水的混合溶液。pH值为8.6~9.2，镀铜温度为50~60℃，阴极电流密度为3.0~6.0A/dm2,空气搅拌，镀铜10~15min。

进一步优选情况下，本品提供的方法还包括在焦磷酸镀铜后进行光亮镀铜处理。可以采用常规的方法进行光亮镀铜，优选将工件浸泡于下述的光亮；铜溶液中，180~230g/L硫酸铜，75~90g硫酸，50~120mg/L氯化物，1.5~2.5 mL/L CuMace8000建浴剂，0.4~0.8mL/L CuMac8000 PartA,1.5~2.5mL/L CuMac8000

PartB和余量为去离子水的混合溶液中，光亮镀铜温度为25~40℃，电流密度为3.0~3.5A/dm2,在空气搅拌下，光亮镀铜20~30min。

配方(g)

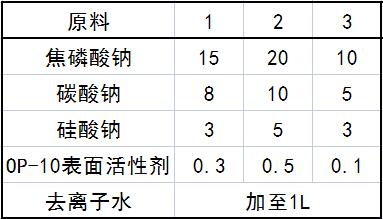

1.除油溶液

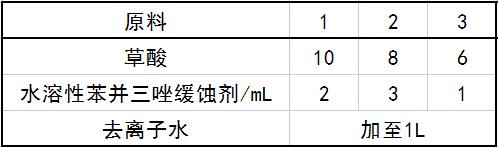

2.酸洗溶液

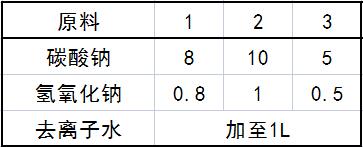

3.活化液

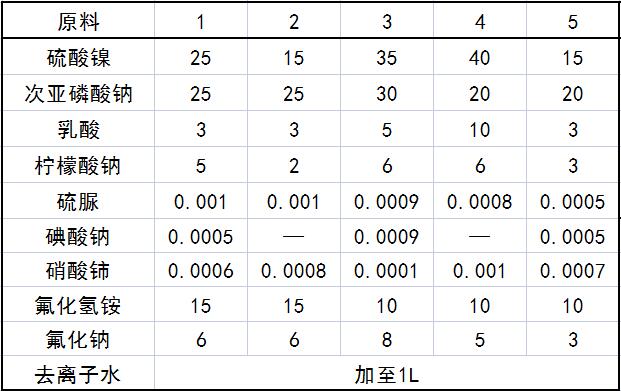

4.化学镀镍

5.焦磷酸镀铜溶液

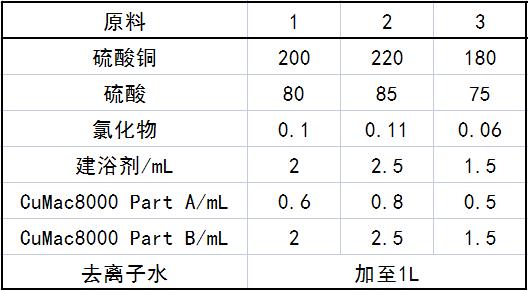

6.光亮镀铜

制作方法：将各组分溶于水，搅拌均匀即可。

注意事项：本品各组分质量(g)配比范围为：镍盐15~40，还原剂20~40，络合剂3~16，缓冲剂10~20，稳定剂0.0005~0.002,水加至1L。

所述镍盐选自硫酸镍、碱式碳酸镍、氯化镍和乙酸镍中的一种或几种。

所述还原剂为次亚磷酸钠。

所述络合剂选自柠檬酸钠或柠檬酸、乳酸、乙酸、苹果酸、丙酸和丁二酸中的一种或几种。

所述缓冲剂选自氟化氢铵、氟化钠、氟化钾和氟化锂中的一种或几种。

所述稳定剂选自硫脲和/或碘酸钠。在本品的镀镍溶液加人碘酸钠，能提高化学镀镍溶液的使用寿命。


        本文转载自《电镀液——配方与生产》编著    李东光
