压铸铝喷粉的前处理工艺为：除油-碱蚀（可选）-酸洗除灰-三价铬本色钝化-喷粉
如果前面选择了碱蚀工艺，那么酸洗除灰一般就用硝酸加氟化氢铵，或者磷酸，硝酸，氟化氢铵的体系，这样酸洗出来的外观很白，没有挂灰，喷粉的结合力很好。但是缺点就是硝酸会产生大量的黄烟，污染环境的同时，对操作人员的健康也有很大影响。
而这里替代硝酸的工艺，可采用双氧水，氟化物(氟化铵或者氟化氢铵)的配方来替代，通过调整氟化物的比例，来达到预想的白度。但是，这种工艺有个很大的问题，就是氟化物对铝合金和硅的腐蚀速度不均，会造表面残留白色挂灰（有水的时候无法发现），烘干后会吸附到工件表面，喷粉的时候就会影响粉的结合力。
改善的方式有两种：
一，在环保除灰剂后加一道超声波清洗，将表面的挂灰打掉。

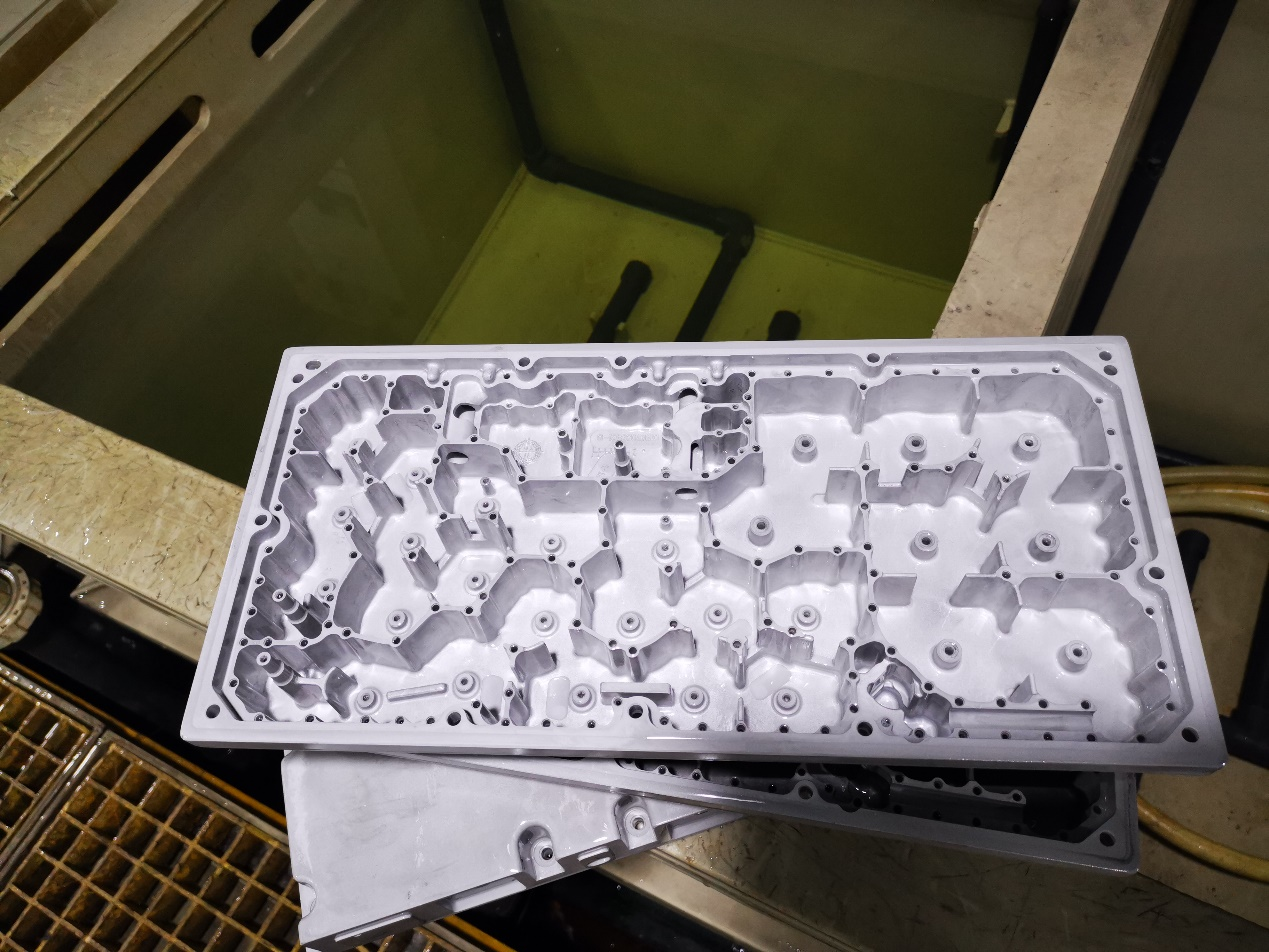

二，通过调整双氧水和氟化物的比例和浓度，达到不留挂灰的效果。同时增加一定量的铝的缓蚀剂，使铝材的外观更加细致，白度更好。
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
