三价铬电镀液(1)

特性

(1)本品进行镀铬过程中阳极仅析出氧气，清洁无污染，镀层外观光亮，裂纹少，结合力好，原料来源丰富，成本较低，具有优异的性价比。

(2)本品稳定剂引入后，有效提高镀液的稳定性，有助于其工业化推广。

用途与用法 本品主要应用于化学镀铬。

配方(mol)

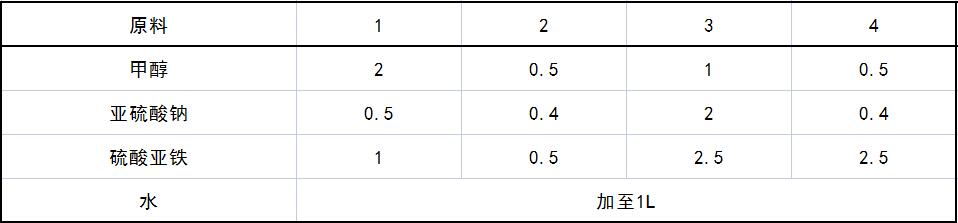

1.三价铬稳定剂水溶液

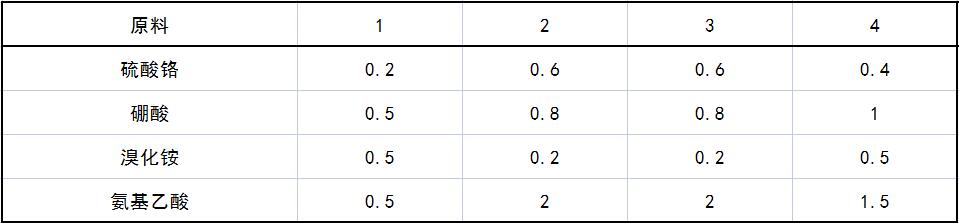

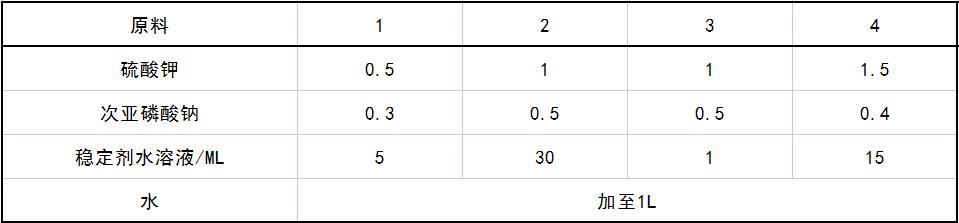

2.三价铬电镀液

制作方法

(1)取甲醇、亚硫酸钠、硫酸亚铁配制成稳定水溶液。

(2)取硫酸铬，溶于蒸馏水，搅拌至完全溶解；取硼酸溶于水中，搅拌至溶解；将上述所得硫酸铬溶液与硼酸溶液混合，搅拌；加入溴化铵和氨基乙酸，搅拌0,5h,随后依次加入硫酸钾、次亚磷酸钠；最后加人稳定剂水溶液，添加水至接近1L。检测、调整溶液的pH值为20，定容后挖温30℃，将工件按照常规的镀前处理进行清洗、除锈和活化后，在10A/dm²电流密度下电膏3min,取出后用水冲洗干净，试片干后即得到厚度为2μm左右前光亮平整、无裂纹的三价铬硬铬镀层。

注意事项 本品各组分物质的量(mol)配比范围如下。

三价铬电镀液稳定剂：甲醇0.5~2，亚硫酸钠0.4~2，硫酸亚铁0.5~2.5，水加至1L。

三价铬电镀液：硫酸铬0.2~0.6，硫酸钾0.5~1.5，溴化铵0.2~0.5,硼酸0.5~1.2，次亚磷酸钠0.2~0.5，氨基乙酸0.2~2,水加至1L。

    本品的三价铬电镀液配方组分中硫酸铬为镀液提供铬离子，硫酸钾和溴化铵为导电盐，用来增加镀液电导，提高镀液分散能力并减少电耗；硼酸为镀液缓冲剂，用来维持镀液的PH值在工艺范围内；氨基乙酸与三价铬离子络合，将惰性的三价铬水合物转化为电活性高的易沉积络离子，以提高镀液的沉积速率和电流效率，改善镀层质量；硼酸可有效稳定镀液的pH值，维持长时间电镀镀液酸度的稳定，保证镀层的持续增厚。稳定剂用来防止三价铬离子被氧化为六价铬离子，同时将镀液中已存在的六价铬离子还原为三价铬离子，以提高镀液的稳定性和使用寿命。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
