电镀金属Ga和Ga合金的溶液

特性
本品具有良好的覆盖能力和分散能力，使用寿命长，制备的Ga薄膜光亮、均匀、无缺陷，金属薄膜的厚度和成分可通过控制沉积条件任意改变，适合于制备CuInGase_{2 、}GaN、GaAs等相关的半导体薄膜；且制作方法简单实用、设备投资小、成本低，适合于大规模产业化应用。

用途与用法
本品主要应用于电镀金属Ga和Ga合金。

本品用于制备CIGS薄膜太阳电池，方法是以电镀Cu/溅射Mo/玻璃、金属箔或塑料作为阴极，Ga金属阳极或铁网为惰性阳极，放入上述溶液体系中，接通恒电流源或恒电位源，即可得到Ga薄膜，其工艺参数为电流密度范围20~200mA/cm²、溶液温度10~60℃。

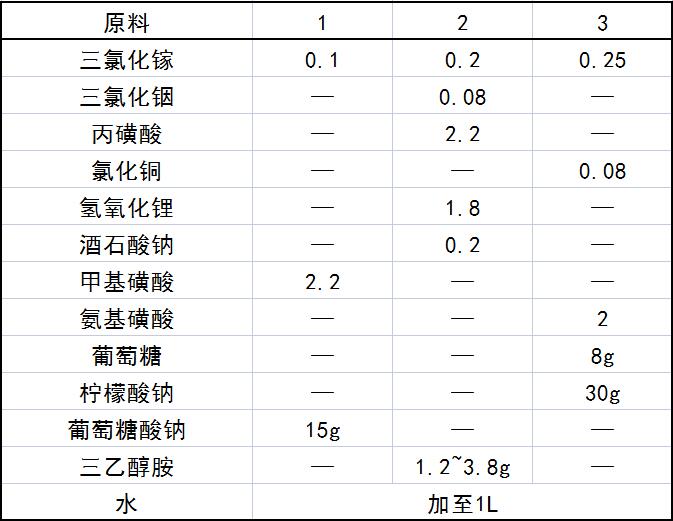

配方（mol）

制作方法

(1)将金属盐、络合剂和有机酸分别溶解在水中配制成饱和浓度的溶液备用；

(2)在水中依次加入金属盐溶液、有机酸溶液、络合剂溶液和有机添加剂并搅拌均匀；

(3)用碱性溶液调节pH值。

注意事项
本品各组分物质的量(mol)配比范围为：金属盐0.05~0,5，导电盐14，络合剂0.1~0.8，有机酸0.5~3，有机添加剂4~20，水加至1L。

所述金属盐为Ga金属盐、Ga与ln或Cu的金属盐，其中金属盐为氯化物盐、硫酸盐或硝酸盐。

所述导电盐为钠盐、钾盐、锂盐或其中两种或两种以上以任何比例混合物。
所述络合剂为柠檬酸、柠檬酸盐、酒石酸、酒石酸盐、葡萄糖酸、葡萄糖酸盐、硫脲、氨基硫脲、三乙醇胺、磺基水杨酸、甘氨酸、氨基磺酸或氨基丙磺酸。

所述有机酸为甲基磺酸、乙基磺酸、丙磺酸、2-丁磺酸、戊磺酸、己磺酸、癸磺酸、氨基磺酸、氨基丙磺酸、磺基水杨酸、柠檬酸、酒石酸、甘氨酸、草酸或乳酸。

所述有机添加剂为葡萄糖、葡萄糖酸钠、三乙醇胺、二羟基甘氨酸、氨基乙硫醇、半胱氨酸、丙二酸、丙二醇、对氨基苯磺酸、多元醇、硫代乙醇酸、硫脲、杂环巯基化合物、二硫代氨基甲酸盐、硫氰酸盐、吡啶甲酸或多亚乙基多胺，有机添加剂的作用是提高镀层光亮性、提高溶液体系湿润性和分散性。

所述饱和浓度的碱性溶液为KOH、NaOH或LiOH的饱和溶液。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
