电镀钯镍合金的电解液

    特性

    通过调节镀液组成及电镀条件，可以获得不同镍含量的钯镍合金镀层，镍质量含量最高可以达到40%。配合使用添加剂，可以得到不同镍含量、光亮、致密、无针孔的钯镍合金镀层。

    用途与用法
本品主要用作电镀钯镍合金的电解液。

    本品的电镀条件是：镀液pH值范围为6.5~10；电流密度为0.1~2.0A/dm²;镀液温度为20~50℃；

    电解时，中速搅拌；采用镀铂的钛网、石墨、不锈钢等为不溶性阳极，阴阳极面积比为1:(1~3)。
镍质量含量最高可以达到40%

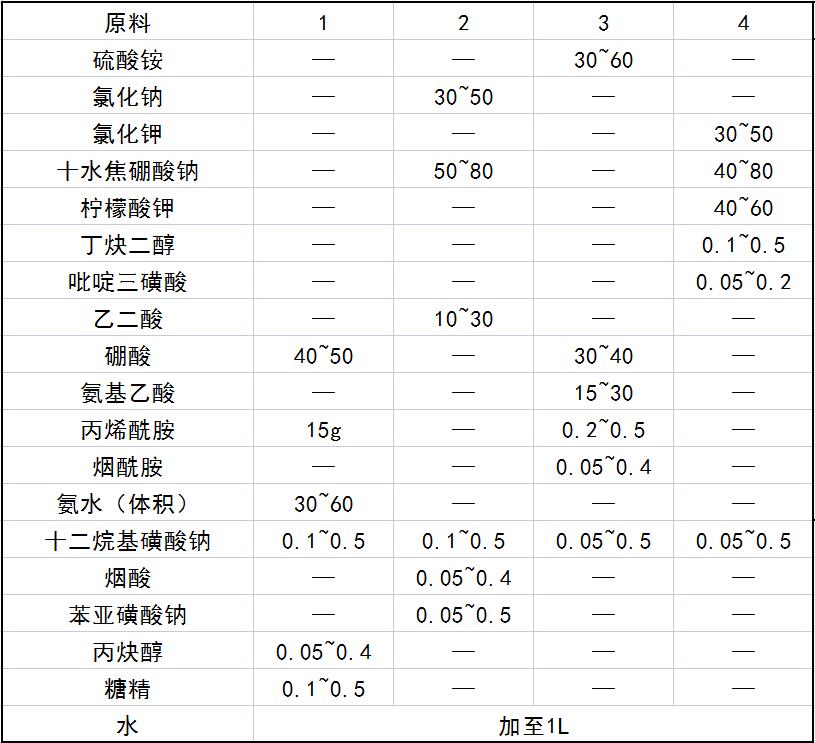

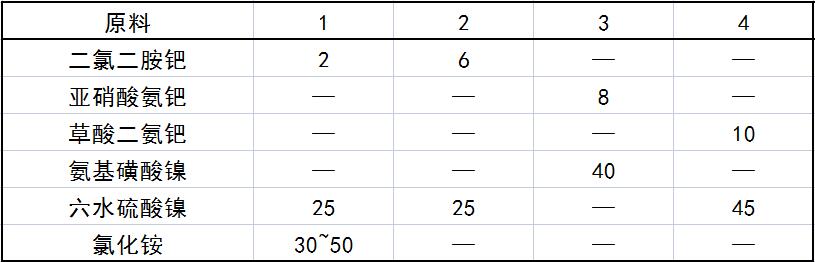

配方(g)

    制作方法

    (1)将主盐钯盐加入含有100mL去离子水的容器中，加热，滴加氨水，搅拌，溶解，得溶液A;

    (2)将主盐镍盐加入含有100mL去离子水的容器中，加热，搅拌，溶解，得溶液B;

    (3)将络合剂、导电盐和pH稳定剂加入含有400mL去离子水的容器中，加热，搅拌，溶解，得溶液C;

    (4)将溶液A和溶液B加入溶液C中，搅拌均匀，得溶液D;

    (5)将添加剂加入含有100mL去离子水的容器中，加热，搅拌，溶解后，加入溶液D中，得溶液E;

    (6)用碱液如氨水、氢氧化钠或氢氧化钾溶液，加入溶液E中，使其pH值范围为6.5~10。补加去离子水，使溶液的总体积为1L。

    注意事项

    本品各组分质量(g)配比范围为：钯盐1~10，镍盐25~45，络合剂10~60，添加剂0.01~1，导电盐20~100，pH稳定剂为硼酸20~50或焦硼酸盐30~90，水加至1L。
所述钯盐可选自氯化钯、二氯二氨钯、二氯四氨钯、硫酸二氨钯、硫酸四氨钯、亚硝酸氨钯、硝酸氨钯、草酸二氨钯等中的至少一种。

    所述镍盐可选自硫酸镍、氯化镍、氨基磺酸镍等中的至少一种。

    所述络合剂可选自氨水、乙二胺、氨基乙酸、三乙醇胺、乙醇胺、二亚乙基二胺、三亚乙基四胺、柠檬酸及其盐、酒石酸及其盐等中的至少一种。

    所述添加剂可选自丙烯基硫脲、烟酸、烟酰胺、吡啶三磺酸、丙烯酰胺、糖精、苯亚磺酸钠、丙炔醇、丁炔二醇等中的至少一种。

    所述导电盐可选自氯化铵、氯化钠、氯化钾、硫酸钠、硫酸铵、硝酸铵、硝酸钾等中的至少一种。

    本品所述电解液，钯盐主要以氯化钯、二氯二氨钯、二氯四氨钯、硫酸二氨钯、硫酸四氨钯、亚硝酸氨钯、硝酸氨钯或草酸二氨钯等形式引入，镍盐主要以硫酸镍、氯化镍或氨基磺酸镍等形式引入。镀层中钯与镍含量的比例随着镀液中钯盐与镍盐的比例增加而增加，但当镀层中镍质量含量超过40%后，镍质量含量基本不再随镀液中镍盐含量的进一步提高而变化。钯盐的含量（以金属钯计)为1~10g/L。镀液中钯含量越高，镀速越快，但钯损失也越大；镀液中钯含量太低，则要经常补加钯，维护费用增加。镍盐按钯盐与镍盐摩尔比1：(1~3)加人。

    在含有这些络合剂的电解液中，可得到光亮的钯镍合金镀层。在使用氨水作为络合剂时，应注意适当降低镀液的温度和pH值，以阻碍氨水的挥发。

    添加剂十二烷基磺酸钠既起表面活性剂的作用，又起光亮剂的作用，丙烯基硫脲、丙烯酰胺、糖精、烟酰胺、丙炔醇、丁炔二醇、苯亚磺酸钠等是光亮剂。当电流密度高时，还需加少量的烟酸、吡啶三磺酸或烟酰胺。添加剂配合使用，才可以得到光亮、密、无针孔的钯镍合金镀层。

    在此pH范图内，电解液性质稳定，得到的能层性能优越，镀液pH值偏低时，镀层呈白灰色：镀液H值偏高时，镀层中镍含量会降低。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
