电镀锡铋合金镀液

特性
本品由于其内含有络合剂、稳定剂和光亮剂，不仅可避免Sn²⁺的氧化和水解，而且可根据需要得到半光亮或全光亮的锡铋合金镀层。

用途与用法

本品主要应用于电镀锡铋合金镀液。

配方(g)

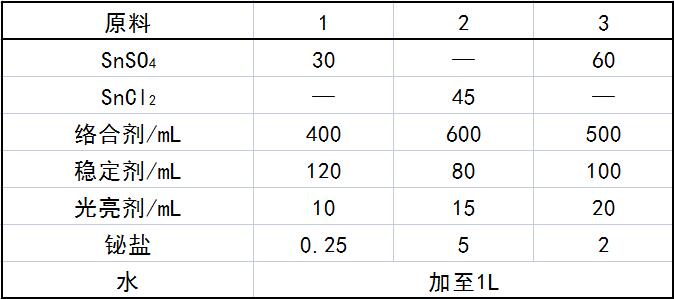

1.电镀锡铋合金镀液

2.络合剂

柠檬酸三钠                120~180                氯化铵                50~100

乙二胺四乙酸二钠        30~60                    水                     加至1L

硼酸                            30~45

3.稳定剂

聚乙二醇                       2~8                次亚磷酸钠              10~30

维生素C                        2~6                       水                     加至1L

4.光亮剂
A                                                                B

平平加                    120~200              33%甲胺溶液          120~200

尿素                         0.5~4                        咪唑                   10~20

氨磺酸                      10~50                     蒸馏水               230~250mL

A:B:36%~38%甲醛                          (1.5~3):(1.5~3):1

水                             加至1L

制作方法

(1)络合剂的制备：将硼酸溶于水热水中，然后冷却到室温后溶人柠檬酸三钠、乙二胺四乙酸二钠、氯化铵即得电镀锡铋合金络合剂。

(2)稳定剂的制备：将聚乙二醇溶于热水中，然后冷却到室温；在搅拌下把聚乙二醇溶液加到次亚磷酸钠和维生素的溶液中即得所需电镀锡铋合金稳定剂。

(3)光亮剂的制备。光亮剂的基本组成为A、B和甲醛；其中A用下法得到：将平平加（聚氧乙烯脂肪醇醚）和尿素在反应器中加热至平平加熔化、尿素溶解；在搅拌下逐渐加入氨磺酸粉末；随着反应的进行，物料逐渐变稠成为膏状，0.5~1h后即开始变黄并产生泡沫；随后保温1.5~2h,在60~80℃之间用氢氧化钠中和，中和结束后调pH=8~9,可得到近乎白色黏稠状物；将所得黏稠状物与亚苄基丙酮置于一容器中，加热至亚苄基丙酮在其中溶解；然后与溶解于热水和乙醇中的苯甲酸钠混合均匀得到A。B用下法得到：将33%二甲胺溶液与咪唑加入到反应器中，当反应物温度达到55~65℃时，缓慢加入环氧氯丙烷，然后搅拌1~2h,停止搅拌，冷却到室温，放出反应物，加蒸馏水，得到淡黄色黏稠状物B。将A、B和浓度为36%~38%的甲醛按(1.5~3)：(1.5~3)：1的体积比混合均匀即得所需电镀锡铋合金光亮剂。

(4)电镀液的制备：将SnSO:或SnCl2在搅拌下加人pH值为0.5~1的水中；再将所得溶液在搅拌下加入到络合剂中，静置后加入活性炭处理，然后加入稳定剂，在搅拌下加入铋盐，：调节pH值到4~5，在搅拌下加入光亮剂，然后加水，混合均匀即得所需电镀锡铋合金镀液。干

注意事项
本品各组分质量(g)配比范围为：SnSO₄或SCl₂ 30~60,络合剂400~600，稳定剂80~120，光亮剂10~20,铋盐0.25~5，水加至1L。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
