彩色镀层电镀液(1)

特性

本品可以为待电镀的基材表面获得色彩均匀、牢固、鲜艳，并且耐腐蚀性很好、附着力很强的彩色电镀层。当然，本品提供的电镀液以及本品提供的方法同样可以应用于先镀覆光亮镍的基材。

用途与用法
本品主要应用于塑胶电镀件、不锈钢、锆合金、钢、铁、铜、镍或铬基材上。

彩色镀层的形成方法如下。

(1)化学除油：将工件浸渍在60℃下的除油液中6min,然后将工件取出用水洗涤干净。

(2)酸洗活化：将进行上述除油后的基材浸泡在室温下的酸洗液中2min;,该酸洗液为将浓度为36%的盐酸加水至50mL/L得到的水溶液，然后将工件取出用水洗涤干净。

(3)电镀彩色镀层：将上述活化后的工件作为阴极浸入40~60℃下的电镀液中，以铅锡合金为阳极，在电镀液的pH值为6.6、电压为2V、电流密度为0.05~0.3A/dm²的条件下对工件进行电镀1~100min。

(4)干燥：将上述电镀彩色镀层后的工件放人温度为220℃的烘箱中10min,使该工件干燥，最终得到厚度为0.05m的镀层。

配方(g)

(1)除油液

氢氧化钠                80                磷酸三钠                30
碳酸钠                   30                    水                    加至1L

硅酸钠                   12

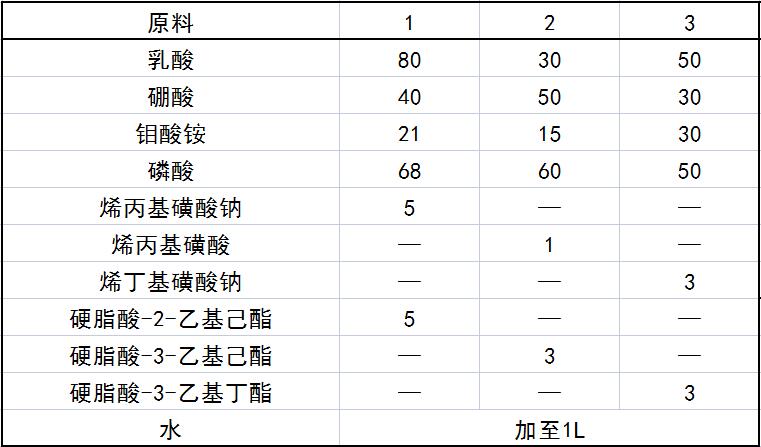

(2)电镀液

制作方法将各组分溶于水中，混合均匀。

注意事项本品各组分质量(g)配比范围为：钼酸或钼酸盐5~100,磷酸20~100，不饱和磺酸或不饱和磺酸盐0.5~10，硬脂酸辛酯0.5~10，乳酸30~100，硼酸2050，水加至1L。

    所述钼酸盐可以为各种可溶于水并能够电离出钼酸根离子的物质，例如，可以为各种可溶于水的钼酸盐，所述佣酸盐可以选自细酸铵、钼酸钾和钼酸钠中的一种或几种。

    所述不饱和磺酸和不饱和磺酸盐可以为各种含有不饱和键且能够溶于水并电离出磺酸根离子的物质，所述不饱和键可以为碳碳双键、碳碳叁键、碳氨双键、碳氨叁键、碳氧双键中的一种或几种，根据原料的易得性和所得电镀液的均匀镀覆能力，本品优选所述不饱和磺酸为烯丙基磺酸，所述不饱和磺酸盐为各种可溶于水的不饱和磺酸盐，所述不饱和磺酸盐可以选自烯丙基磺酸钠和/或烯丁基磺酸钠。

    所述硬脂酸辛酯可以为各种可溶于水的硬脂酸辛酯，例如可以选自硬脂酸-2-乙基己酯、硬脂酸-3-乙基己酯和硬脂酸-3-丁基丁酯中的一种或几种。
质量指标

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
