非晶态纳米合金镀层电镀液

特性

(1)本品综合了镍基金属的特点和非晶态合金的优异特性，在基底材料表面电镀，形成了致密均匀的耐蚀镀层，在不降低原有力学性能的前提下，其表面抗蚀性能得到很大改善，出于镍基非晶态纳米合金镀层具有长程无序、短程有序的结构，结构致密各向同性，没有晶界、位错和缺陷，因而使本品镀件具有显微硬度高、耐磨性好、耐酸碱腐蚀且与基底材料结合力好等特点。

(2)本品镀层稳定性好，镀层致密，与基底材料结合力好，镀厚能力强，本品工艺生产的产品较其它产品使用寿命提高5~7倍，防腐、耐磨、防垢性能表现突出。

(3)所使用的原材料和添加剂都不是严重的环境污染物，废水废气的处理非常简单，且镀液的pH值为7.5~8左右，对设备、从业人员影响较小。

用途与用法

本品主要应用于非晶态纳米合金镀层电镀。

本品所述合金镀层的电镀工艺，包括如下步骤。

(1)电镀液的配制。

(2)镀件的前处理，包括针对不同的基底材质进行机械处理、化学除油和电解除油、刻蚀等。

(3)施镀：将镀件放人盛有电镀液的电镀槽内，在pH值为4,5~8、电流密度为3~20A/dm²、温度为40~80℃的条件下施镀，电镀完成后，清洗，吹干。

本品的施镀可以是搅拌电镀液或镀件在电镀液中匀速移动，阳极可用不锈钢或钛铱阳极。

(4)热处理：镀完后的产品经烘箱炉200~600℃热处理，自然冷却至室温。

配方(g)

(1)Ni-W合金镀

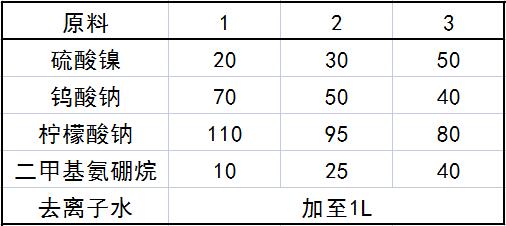

(2)N-W-B合金镀层

制作方法

(1)N-W合金镀配制方法：先加入去离子水，再加人硫酸镍、钨酸钠、氨基络合物、柠檬酸盐搅拌，并加入有机酸以及它们的混合物，再加去离子水至使用范围。

(2)N-W-B合金镀层配制方法：先加入去离子水，再加入硫酸镍、钨酸钠、柠檬酸铵搅拌，二甲基氨硼烷以化合物的形式加入。

注意事项

本品各组分质量(g)配比范围如下。

Ni-W合金镀液：硫酸镍20~60，钨酸钠70~100，柠檬酸100~160,氨基络合物50~150，去离子水加至1L。

Ni-W-B合金镀层：硫酸镍20~50，钨酸钠40~70，柠檬酸铵

80~110,二甲基氨硼烷10~40，去离子水加至1L。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
