特性
(1)由于该电镀液涉及多种金属离子（铁、镍、钨、钴），从该电镀液中得到的镀层，表面无微裂纹，具有很好的耐腐蚀耐摩擦性。
(2)本品中的各种化学试剂对环境危害小，工艺稳定，镀液组分简单且便于操作，配制后可以长期存放；另外，该镀液在工作过程中无酸雾放出，电流效率高。
用途与用法
本品主要应用于化工机械、设备的表面处理。

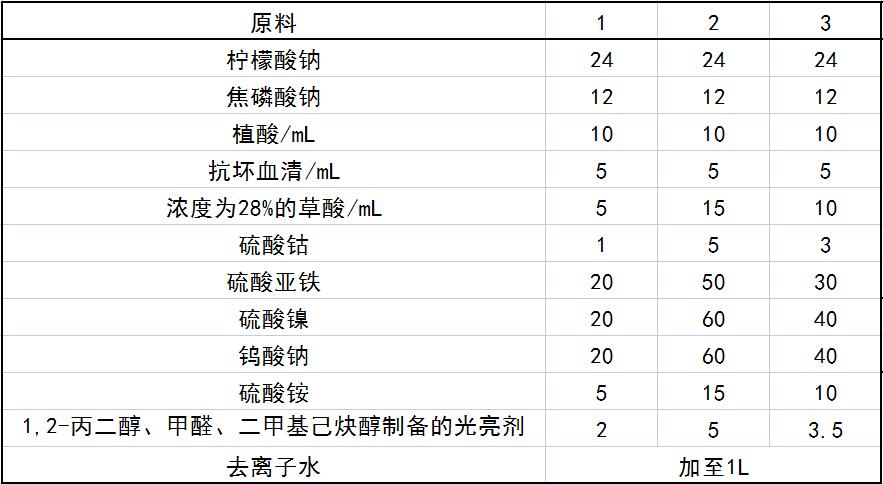

配方(g)
制作方法
分别取柠檬酸钠、焦磷酸钠、植酸、抗坏血酸，加人去离子水中，搅拌至溶解；在常温下取浓度为28%的草酸加入上述溶液，称取硫酸钴、硫酸亚铁、硫酸镍，常温下搅拌至溶解；再用水浴锅加热至65℃，取钨酸钠、硫酸铵并加入到该溶液中搅拌至溶解；加入用1,2-丙二醇、甲醛、二甲基己炔醇制备的光亮剂，然后加去离子水使溶液至1000mL,用氢氧化钠溶液调节pH值为6~8，溶液温度加热到65~75℃，以不锈钢作阳极、工件作阴极、电流密度为4A/dm2下进行电镀，即可得到光亮的钨合金镀层。
注意事项
本品各组分质量(g)配比范围为：硫酸钴1~5，钨酸钠20~60，硫酸亚铁10~50，硫酸镍20~60，浓度为28%的草酸5~15mL,硫酸铵5~15，络合剂20~40，稳定剂1~8，光亮添加剂2~5mL,去离子水加至1L。
所述络合剂为柠檬酸与焦磷酸钠按质量比为2：1的混合物。
所述稳定剂为植酸、抗坏血酸按体积比为2：1的混合物。
所述光亮添加剂为1,2丙二醇、甲醛、二甲基己炔醇的混合物。
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
