特性
从该镀液中得到的镀层为非晶态，表面无微裂纹，具有很好的耐腐蚀耐摩擦性；各种化学试剂对环境危害小，工艺稳定，镀液组分简单且便于操作，配制后可以长期存放。该镀液在工作过程中无酸雾放出，电流效率高。
用途与用法
本品主要用作钴-钨-镍-磷合金电镀液。

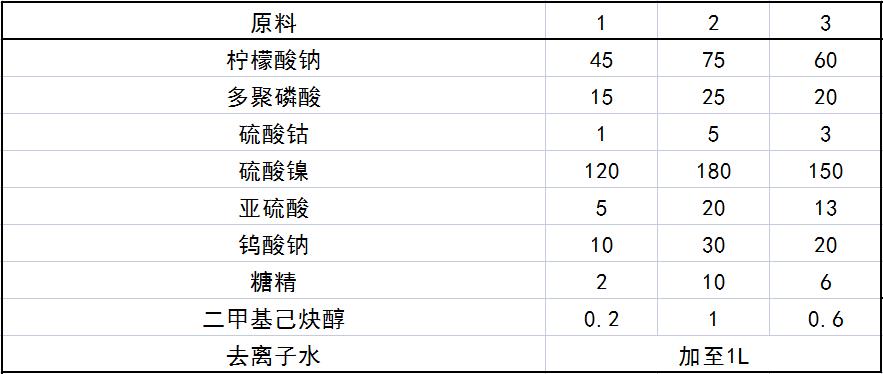

配方(g)
制作方法
先称取适量的络合剂，加入1000mL去离子水中，搅拌至溶解；再称取适量的硫酸钴、硫酸镍、亚磷酸加入到上述溶液中，常温下搅拌至溶解；然后将上述溶液用水浴锅加热至65℃，称取适量钨酸钠加人到该溶液中，搅拌至溶解，再加入适量光亮添加剂，用氢氧化钠调节溶液的H值，然后再用水浴锅将溶液加热到65℃，石墨作阳极，工件作阴极，电流密度为8A/dm2下进行电镀，即可得到光亮的钨合金镀层。
注意事项
本品各组分质量(g)配比范围为：钨酸钠10~30,硫酸钴1~5，硫酸镍120~180，亚磷酸5~20，络合剂60~100,光亮添加剂2~12，去离子水加至1L。
所述的光亮添加剂为糖精和二甲基已炔醇按质量比10：1的混合物。
所述的络合剂为柠檬酸钠与多聚磷酸按质量比3：1的混合物。
所述的用氢氧化钠调节溶液的pH值为2~4。
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
