特性
(1)电镀工序流程短，设备投人较少，工序成本较低；
(2)镀层厚度可大幅度降低，Ni材消耗少，原材料成本低；
(3)镀层与基材结合力好，适合碳钢件、铝合金、锌合金、不锈钢等各种基材的表面电镀；
(4)镀层耐蚀性能优良；
(5)镀层硬度较高，耐磨性能好，镀层硬度可达到550~600HV,经过一定的热处理硬度能达到800~1000HV。
用途与用法
本品主要应用于复合电镀。

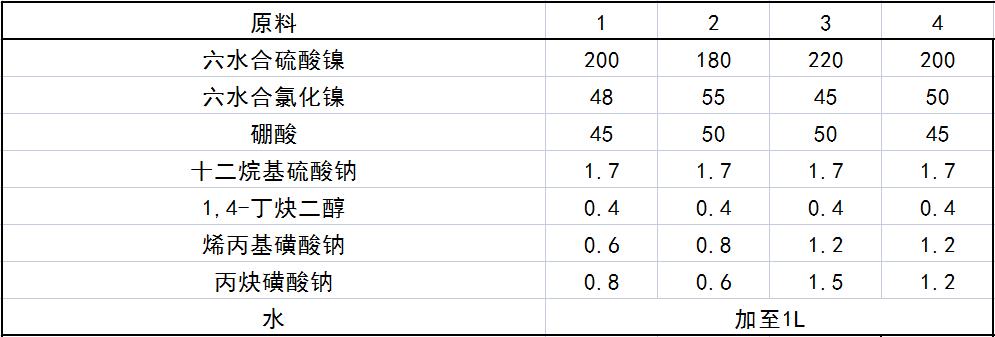

配方(g)
制作方法
(1)纳米Si3N4粒子电镀前的表面化学修饰：将纳米Si3N4粒子分散于十二烷基硫酸钠溶液中，而后采用超声波分散2~5h,进行镀前表面化学修饰，十二烷基硫酸钠溶液的浓度为0.8~1.8g/L,纳米Si3N4粒子加人十二烷基硫酸钠溶液的量为1~8g/L。
(2)复合电镀液的配制：将电镀液各组分按化学计量比依次加入到步骤(1)制备的溶液中制备复合电镀液，调节复合电镀液pH值至2.5~4，复合电镀液采用超声波分散6h以上，复合电镀液中纳米Si3N4粒子含量为5~12g/L。
注意事项
本品各组分质量(g)配比范围为：纳米Si3N4粒子5~12，六水合硫酸镍160~220，六水合氯化镍42~57，硼酸40~55,十二烷基硫酸钠1.6~5,1,4-丁炔二醇0.1~1，烯丙基
磺酸钠0.4~1.2，丙炔磺酸钠0.5~2.5，水加至1L。
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
