钕铁硼永磁材料电镀液

特性

(1)稀土钕的4f电子对原子核的封闭不严密，其屏蔽系数比主量子数相同的其它内电子要小，因而有较大的有效核电荷数，表现出较强的吸附能力。当它们以适宜的量加人镀液后，能够聚集在磁体表面，抑制了富钕相的腐蚀，在磁体表面获得一层致密、均匀的初始沉积层。同时吸附在基体表面的晶体缺陷处（如空位、位错露头、晶界等)，因而降低了表面能，提高了合金镀层的形核率，使沉积加快。

(2)通过稀土元素的特性吸附改变电极界面双电层的结构，从而影响镍磷元素的电沉积和界面扩散过程，使镍原子不能到达正常的晶格结点，可改变镀层的显微结构，促进非晶态的形成。同时改善镀液的深镀能力、分散能力和电流效率。

(3)稀土具有较好的络合性能，因而其离子在水溶液中易与无机及有机配体形成一系列的络合物，促进了镀液中金属离子的平衡离解，减小了镀液自发分解的趋势，从而使镀液更加稳定，不易分解，提高了镀液的稳定性。
(4)镀液中添加适量的稀土元素后，金属胞状物颗粒较细小致密，镀层表面较为平整，胞状物隆起中心和边缘的落差小，层内金属含量分布相对均匀，成分起伏较小，因而使电化学腐蚀倾向降低，有效提高了镀层的耐腐蚀性能。

用途与用法
本品主要应用于钕铁硼永磁材料的电镀。

电镀液使用方法为：施镀时用5%~10%的氢氧化钠调节pH值为3.0~5.0，加温至50~75℃，阴极电流密度2~8A/dm²,阳极为镍金属，阴极为磁体。

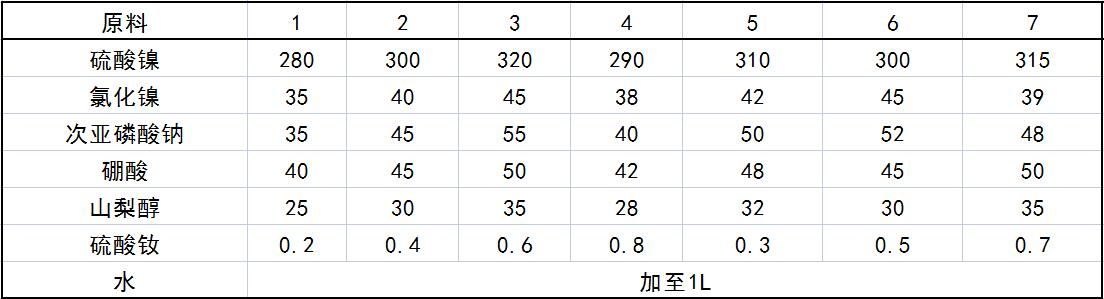

配方(g)

制作方法

(1)把硫酸镍、氯化镍、硼酸、山梨醇、硫酸钕加水溶解并混合均匀；

(2)把次亚磷酸钠加水溶解；

(3)在搅拌的条件下，把次亚磷酸钠溶液缓缓倒人(1)的溶液中，并搅拌均匀；

(4)加蒸馏水或去离子水至规定体积，并搅拌均匀即可。

注意事项
本品各组分质量(g)配比范围为：硫酸镍280~320,氯化镍35~45，次亚磷酸钠35~55，硼酸40~50，山梨醇25~35,硫酸钕0.2~0.8，水加至1L。


（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
