特性
本品不加琥珀酸二异辛酯磺酸钠的镀锌配方，深为6mm的盲孔内壁就无法镀上，而含琥珀酸二异辛酯磺酸钠0.05~0.2gL的电铵锌溶液则对于30mn的直孔内壁依然能够镀上，镀液中不加吖啶，所得皱层有腐蚀小孔，而镀液中加了0.5~2g/L，吖啶后，得到的镀层完整，结合力好。
用途与用法
本品主要应用于锌合金工件电镀。
电镀锌溶液在电镀时将pH值调整为5.0~6.0，溶液温度保持在20~30℃，阴极电流密度为1~3A/dm2。把含盲孔锌合金工件经除油、清洗后放入镀液中施镀。
所述的锌合金工件中锌占质量分数的60%~90%，其余成分为铝或铜。
所述清洗则用去离子水超声波清洗。

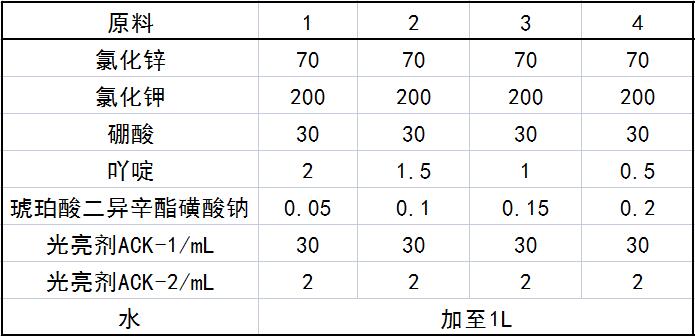

配方(g)
制作方法
将各组分溶于水混合均匀即可。
注意事项
本品各组分质量(g)配比范围为：氯化锌69~71,氯化钾199~201，硼酸29~31，吖啶0.5~2，琥珀酸二异辛酯磺酸钠0.05~0.2，光亮剂ACK-1 29~31mL,光亮剂ACK-2 2 1~3mL,水加至1L。
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
