无氰电镀金液(4)

特性
本品利用有氰镀金的开缸剂与无氰金盐进行配型，形成一种新的无氰镀金配方，主要成分为腾扑克斯9500(Temperex9500)和金盐。其中腾扑克斯9500(Temperex9500)为市场公开销售的氰化镀金的专用开缸剂，金盐为柠檬酸金钾，由三门峡恒生科技研发有限公司合成。本品实现无氰电镀，工艺的可操作性及镀层质量达到有氰电镀的水平，且有利于环境保护，减轻对操作人员的伤害。

用途与用法本品主要应用于无氰镀金。

    电镀金装置：与常规电镀相同，包括电镀槽、加热管、阴极杠、阳极杠、阳极板、直流电源，其中电镀槽用PP板或PVC板，加热采用聚四氟乙烯包裹电加热管，阴极和阳极杠用钛包铜管。

    电镀金过程：将无氰镀金液加温至60℃，将清洗干净的工件作为阴极，用导电铜丝连接，挂到阴极杠上，工件浸没到溶液中。
    阳极板用铂钛网（或金板），用导电铜丝连接，挂到阳极杠上。给阴、阳极之间施加电压，调节电压使阴极电流密度在0.5A/dm²(阴极电流密度=阴极总电流除以工件面积)，根据镀层厚度确定电镀时间，电镀完毕用去离子水将工件清洗干净，热风吹干，工件上即可获得所需要的金镀层。

配方(g)

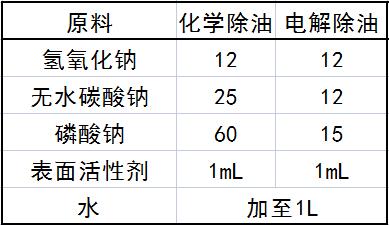

1.除油

2.电镀镍

硫酸镍                180                    硼酸                       0

硫酸钠                 60                    氯化镍                    50

硫酸镁                 40                       水                     加至1L

3.无氰镀金液

开缸剂                100L             酸性调整剂                适量

柠檬酸金钾         1700                  氨水                     适量

制作方法

将100L开缸剂加热至65℃，边搅拌边加入1500~180g柠檬酸金钾，搅拌至完全溶解得到镀液；用烧杯取500mL镀液并降温至25℃，测定pH值，当pH值大于5.2时，加

入酸性调整剂艾丝得9500(ACID9500)调整，当pH值小于4,8时，加入氨水调整，调整pH值至4.8~5.2。

注意事项本品各组分质量(g)配比范围为：柠檬酸金钾1500~1800,开缸剂100L,酸性调整剂适量，氨水适量。


（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
