无氰仿金电镀液 (2)

特性

(1)电镀液为无氰镀液，废水废液处理容易，环境污染小，对身体没有危害；

(2)镀液配方简单，易于控制，工艺参数范围宽，外观色泽好，镀液稳定，均镀和覆盖力强，使用寿命长，批次生产稳定性高。

(3)仿金镀层结晶细致，孔隙率低，与预镀的光亮镍结合牢固，无起皮、脱落及剥离。

(4)通过添加乙二胺和柠檬酸钾两种辅助络合剂，镀液的深镀能力提高到80%以上，电流效率提高到82%以上，镀态下溶液的电导率低于0.0465S/m。同时镀层外观色泽明显改善。

(5)仿金镀层经钝化后，防变色能力强。在配制的5g/L氯化钠+6mL/L氨水+7mL/L冰醋酸的仿人工汁液中，浸泡3h仍不变色。

(6)可以代替现有的氰化物仿金电镀工艺，作为首饰、钟表及工艺品等装饰性物品表面仿9K、18K和24K金使用。

用途与用法

本品主要应用于无氰仿金电镀。

本品电镀液的使用方法，阴极电流密度为1~3A/dm²;电流密度较低时，铜析出量较多，仿金镀层外观色泽为红色。电流密度较高时，锌、锡析出量增大，金黄色变淡，外观色泽发白，也会出现边缘烧焦的现象。电流密度适中时，外观色泽为金黄色。

本品电镀液的使用方法，电镀时间为60~90s。电镀时间延长，仿金镀层外观色泽由金黄色向浅黄色至红色变化。

本品电镀液的使用方法，在基体表面进行预镀光亮镍处理后才能进行仿金电镀；仿金电镀时采用机械搅拌或阴极移动，以保证电镀液分散均匀并消除浓差极化。搅拌速率为100r/min或阴极移动速率为1~2m/min。

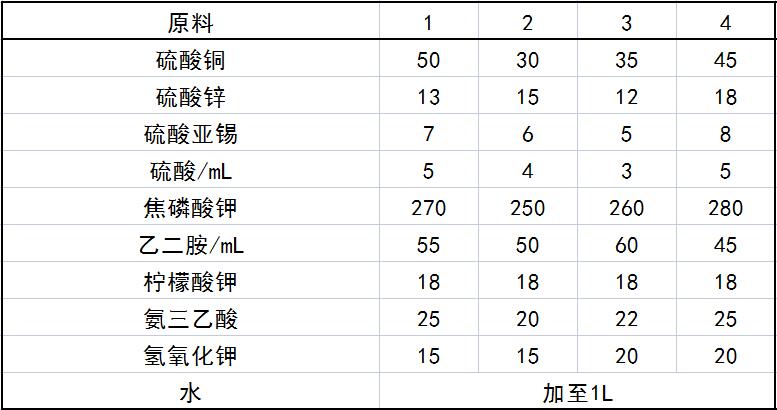

配方(g)

制作方法

(1)将焦磷酸钾溶解于蒸馏水中，蒸馏水的温度不超过40℃；

(2)将硫酸铜、硫酸锌和硫酸亚锡分别用蒸馏水溶解；

(3)将焦磷酸钾溶液在搅拌下加入到硫酸铜、硫酸锌和硫酸亚锡溶液中，分别形成稳定的络合物溶液，在溶解硫酸亚锡时，必须将硫酸亚锡先添加到硫酸中，否则会发生水解反应；

(4)在搅拌下，将硫酸铜、硫酸锌和硫酸亚锡三种络合物溶液倒入镀槽内；

(5)将氨三乙酸用少量蒸馏水调成糊状，然后用氢氧化钾溶液在搅拌下慢慢加入直至生成透明溶液，同时将柠檬酸钾用蒸馏水溶解；

(6)在搅拌下，将乙二胺、柠檬酸钾和氨三乙酸溶液分别加入镀槽，与其它络合物溶液均匀混合。

(7)调整镀液pH值至8~10，低电流密度下电解6~8h后进行电镀。

注意事项

本品各组分质量(g)配比范围为：主盐硫酸铜35~50,硫酸锌12~20，硫酸亚锡4~8，焦磷酸钾240~280，乙二胺40~60，柠檬酸钾15~25，氨三乙酸20~30，硫酸3~5，

pH值调整剂氢氧化钾15~25。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
