氨基磺酸镀镍液

特性
    本品通过氨基磺酸镍、硼酸和氯化镍的组合，制得电镀性能很强的混合盐溶液。将该氨基磺酸镍电镀液用于铝合金、镁合金、钢带、铜带和不锈钢带等金属材料的表面镍镀层的电镀，金属表面形成的镍镀层稳定性良好，镀层连续完整，无针孔、无起泡脱落及无残余应力的镀层。生产成本降低15%以上，镀液循环使用，大幅度减少废液排放。

    本品将一定量的光亮剂加人由氨基磺酸镍、硼酸和氯化镍组成的电镀液中，电镀金属表面后，形成的镍镀层不仅稳定性良好、镀层连续完整、无针孔、无起泡脱落及无残余应力，还使得电镀层的平整性和光亮度得以提高，使金属表面更为平整和美观。

    本品将所述氨基磺酸镍电镀液与铝卷材制作方法相结合，使用该方法和电镀液电镀铝卷材表面后，制得的产品表面形成稳定性良好、平整光亮、连续完整、结构致密无裂纹、无针孔、无起泡脱落的镍镀层。解决了普通电镀镍的成本高和污染大的问题，显著地提高了经济效益。

用途与用法大本品主要应用于金属材料的表面镍镀层的电镀，所述金属包括铝合金、镁合金、钢带、铜带和不锈钢带等材料。

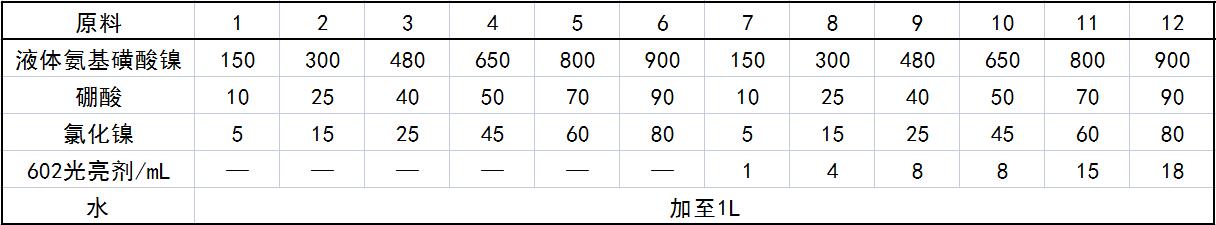

配方(g)

制作方法

(1)先根据各组分配制溶液，然后加入活性炭，静置沉淀后取上层澄清溶液，并过滤。

(2)接着，使用0.1mol/L NaOH调节过滤后的溶液至pH值为3.8~4.2。

(3)之后，加人602光亮剂后进行霍尔槽打片实验，以确定镀液中各组分的浓度、H值和获得良好镀层的电流密度范围等。然后做性能测试测厚度、外观及漆膜附着力。

注意事项本品各组分质量(g)配比范围为：氨基磺酸，100~1000,硼酸10~100，氯化镍5~90,602光亮剂0~18mL,水加至1L。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
