特性
本品变形锌合金的电沉积镀镍溶液不含氰化物，对环无污染，并且稳定性好，使用周期长;使用本品的镀镍方法所得镀层表面无条纹，在金相显微镜下观察无裂纹，在150℃下热震无起泡剥落现象，涂覆在镀层表面用于测孔隙的膏状物(以下简称涂膏)的表面变色面积不超过10%。
用途与用法本品主要应用于镀镍。

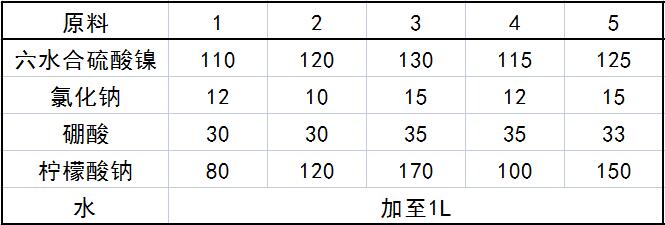

配方(g)
制作方法
(1)柠檬酸钠加去离子水溶解；
(2)六水合硫酸镍、氯化钠加去离子水溶解；
(3)硼酸加热去离子水溶解；
(4)把(2)溶液倒入(1)溶液中，搅拌均匀；
(5)将(3)溶液倒入(4)溶液中，搅拌均匀。
使用氢氧化钠溶液调节得到的电沉积镀镍溶液的pH值为4.8~6.9,然后过滤，保持电沉积镀镍溶液的温度为20~30℃。
上述的氢氧化钠溶液的浓度为10mol/L。
注意事项本品各组分质量(g)配比范围为：六水合硫酸镍110~130,氯化钠10~15，硼酸30~35，柠檬酸钠80~170，水加至1L。
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
