特性
采用本品中的化学复合镀镍液和工艺，能获得10~15μm/h的镀速，最终的镀层硬度达到700~750HV。而Al2O3微粒是一种价廉易得的原料，具有很高的硬度和化学稳定性，通过化学沉积的方法获得的Ni-P-Al2O3复合镀层，固体微粒均匀、弥散分布于基体金属中，提高了零件表面的抗摩擦磨损和磨粒磨损性能，完全能满足机组的使用要求（原来采用i-P镀层的零件使用2个月左右就产生了严重的磨损而必须更换，而采用Ni-P-Al2O3复合镀层的零件在同样的使用状态下，使用半年来未发生磨损，极大地延长了零件的使用寿命，从而大大地提高了机组的整体效率)。
用途与用法本品主要应用于化学镀镍。

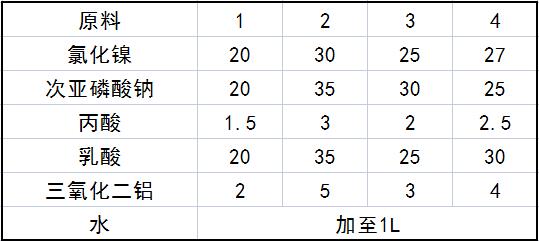

配方(g)
制作方法
依次将氯化镍、次亚磷酸钠、丙酸、乳酸和三氧化二铝溶解于91~94℃水中，将溶液pH值调整为4~6，混合搅拌均匀即可。
注意事项
本品各组分质量(g)配比范围为：氯化镍20~30,次亚磷酸钠20~35，丙酸1.5~3，乳酸20~35，三氧化二铝2~5,水加至1L。
所述三氧化二铝粒径为1~3μm。
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
