镁及镁合金表面化学镀铜液

原料配比(g)

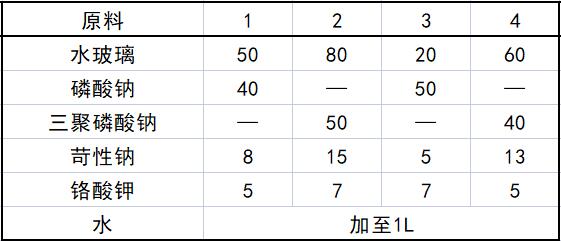

1.除油

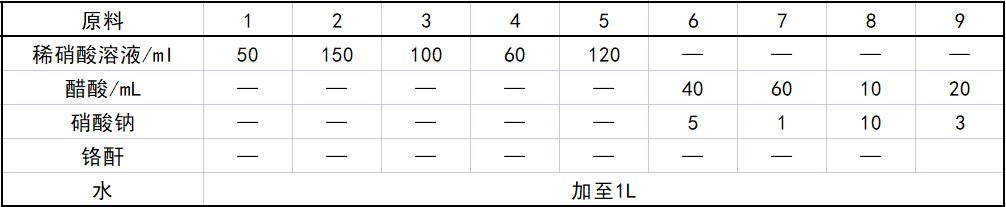

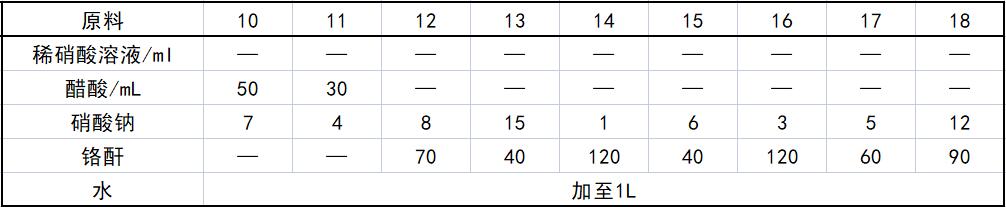

2.酸洗液

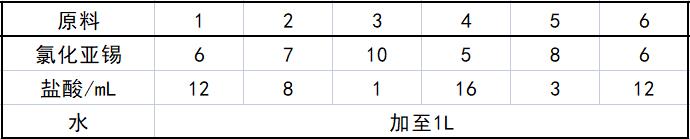

3.敏化液

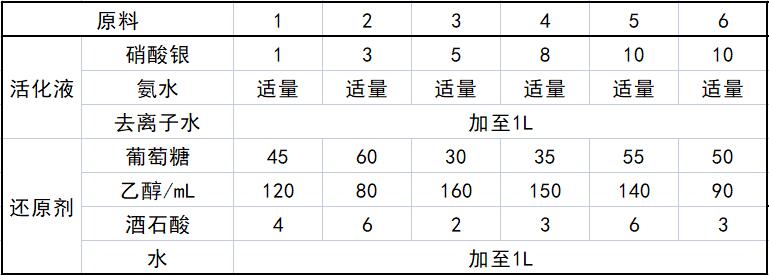

4.活化液

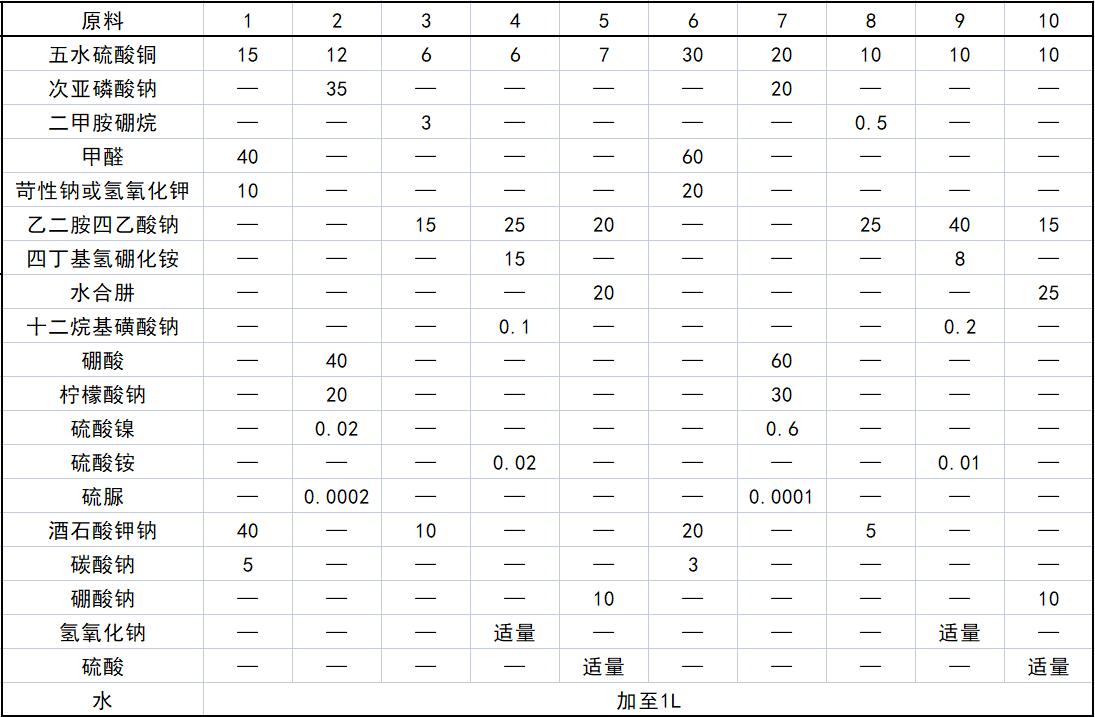

5·化学镀铜溶液

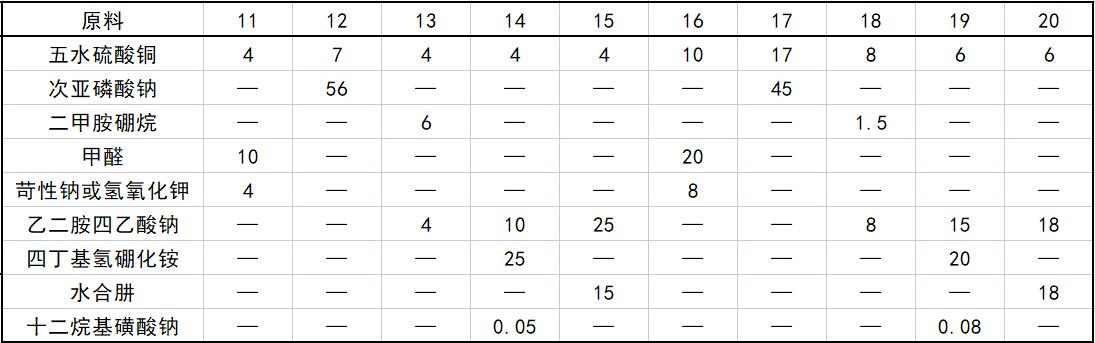

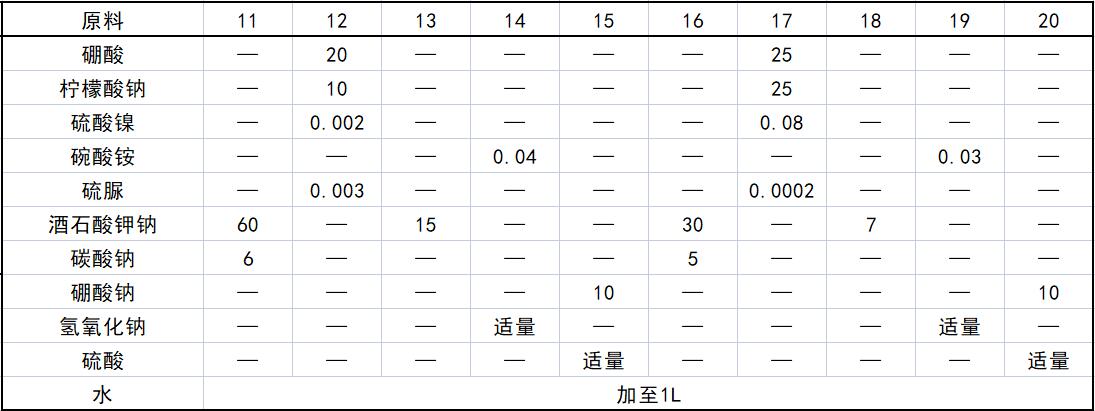

续表

制备方法
    将各组分溶于水，搅拌均匀即可。

原料配伍
    本品各组分配比范围如下(g)。除油：水玻璃20～80、磷 酸钠或三聚磷酸钠30～50、苛性钠5～15、铭酸钟3～7、水加至1L。

    酸洗液选用以下三种溶液的一种。稀硝酸溶液50～150mL、水加至 1L；醋酸和硝酸钠的混合溶液，醋酸10～60mL、硝酸钠1～10、水加至 1L；铭酥和硝酸钠的混合溶液，铭酥40～120、硝酸钠1～15、水加至1L。

    碱洗液为氢氧化钠溶液，或氢氧化钾溶液，或碳酸钠溶液，或碳酸钾 溶液，或磷酸钠溶液，或氨水溶液，或其中一种以上的组合物，但要保证 使碱洗液pH达到12～13。

    敏化液：氯化亚锡5～10、盐酸1～16mL、水加至1L。

    活化液：硝酸银1～10、氨水适量、去离子水加至1L，为了保证后继的化学镀铜的速度，活化液中要加人还原剂。还原剂为葡萄糖30～60、乙醇80～160mL、酒石酸2～6、去离子水加至1L，还原剂与活化液的体积比为1:(3:6)。

    化学镀铜溶液如下。

    (1)以甲醛为还原剂的化学镀液包括：五水硫酸铜4～30、甲醛10～60、苛性钠4～20或氢氧化钟4～20，或氨水8～30mL三种的一种、酒石酸钾钠20～60和碳酸钠3～6的混合液，或乙二胺四乙酸10～40，两种中的一种，水加至1L，使用温度为15～50℃。

    (2)以次亚磷酸钠为还原剂的化学镀液包括：五水硫酸铜7～20、次亚磷酸钠20～56、硼酸20～60、柠檬酸钠10～30、硫酸镍0.002～0.6、硫服0.0001～0.0003、水加至1L。使用温度为60～70℃。

    (3)以二甲胺砌烷为还原剂的化学镀液包括：五水硫酸铜4～10、二甲胺硼烷0.5～6、乙二胺四乙酸钠4～25、酒石酸钾钠5～15，或三乙醇胺40～60mL两种的一种，水加至1L。使用温度为50～80℃。

    (4)以次四丁基氢硼化按为还原剂的化学镀液包括：五水硫酸铜4～10、乙二胺四乙酸（EDTA）10～40、四丁基氢硼化按8～25、十二烷基磺酸钠0.05～0.2、硫酸按0.01～0.04、氢氧化钠适量（将溶液pH调节到7），水加至1L。

    (5)以次册为还原剂的化学镀液包括：五水硫酸铜4～10、乙二胺四乙酸钠15～25、水合肼15～25、砌酸钠10、硫酸适量、水加至1L。使用温度为常温。

产品应用
    本品主要应用于镁合金表面化学镀铜。利用本品的方法对镁合金表面进行复合保护，工艺过程如下。

    (1)除油：将镁或镁合金放入除油剂中，在常温下浸泡，时间>30min，擦洗镁或镁合金表面，再用清水彻底冲洗，以保证彻底去除镁或镁合金表面的油脂和灰尘。

    (2)酸洗和碱洗:将镁或镁合金放人酸洗液中浸泡1~4min,以去除 镁或镁合金表面的氧化物和杂质，直到镁合金表面露出金属光泽。取出镁或镁合金，快速用清水彻底清洗镁或镁合金表面。然后将镁或镁合金放人碱洗液中在常温下浸泡，0.5～5min后取出，用清水清洗干净，放人烘干箱中烘干。

    (3)涂膜：涂膜的方式可以采取喷涂、刷涂或浸涂的方法。涂膜用的涂膜剂应是具有很好的耐水、耐磨、耐高温、抗化学性腐蚀性且与基体金属附着良好的绝缘涂料，如有机硅耐热漆，有机钛耐热涂料（WT61-1、WT61-2等），水玻璃基涂料（JN-801硅酸盐无机涂料等），有机硅树脂（SF-7406三防清漆等），硅烷偶联剂（KH-550等）。本品采用浸涂的方法。将镁或镁合金垂直浸人涂膜剂中，在温度为15～40℃的条件下对经酸洗、碱洗并彻底烘干的镁或镁合金进行第一次涂膜，镁或镁合金表面在8～30min内基本达到表干，此时将镁或镁合金放人烘干箱内，将温度缓慢升高到150～300℃，在此温度下将镁或镁合金静置1～3h，使镁或镁合金表面的涂膜最终达到实干。再重复1～3次上述步骤，使镁或镁合金表面能覆盖致密的涂膜。

    (4)敏化:将镁或镁合金放人敏化液中敏化8~12min,取出,擦干 表面过多的溶液。

    (5)活化：将镁或镁合金放人活化液中，浸泡处理2～30min。活化的目的是在镁合金表面植人对还原剂的氧化和氧化剂的还原具有催化活性的金属粒子。如果金属粒子的浓度不够，后继化学镀的速度会非常缓慢甚至失败，因而活化液中，硝酸银的浓度不能太低，而且应适量加一点还原剂，使镁或镁合金在短时间内表面覆盖银膜。

    (6)化学镀铜：将镁或镁合金清洗后放入镀液中，35～50min后，镁或镁合金表面有一层光亮的铜层，色泽鲜艳，镀层厚度均匀。

产品特性
    采用本品的表面处理技术，不经过浸铭酸酸洗和氢氯酸活化的前处理步骤，减少了操作对环境的污染。

    采用本品制得的化学镀铜层，镀层厚度均匀，具有金属铜的外观。

    镀层发生破坏时，涂膜可以有效地防止铜镀层与基体金属构成腐蚀原电池，从而延长了镁合金的使用寿命。

    涂膜本身具有很好的耐磨、耐酸和耐碱性，成品在使用过程中即使表面的镀膜有破损，基体也不会被腐蚀，涂膜对基体有一定的保护作用。

    镀铜层具有良好的杀菌消毒性、装饰性和耐蚀性，强化了钱合金性能，扩大了镁合金的使用范围。

    硫酸铜的成本和用量远小于化学镀锦的，因而本品所用原料的成本低，操作简单，适于工业化生产。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
