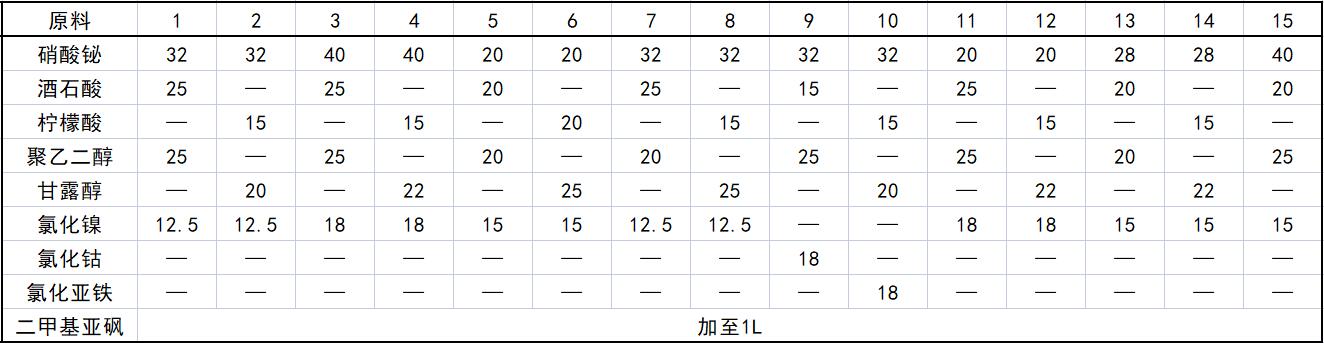

原料配比(g)
制备方法
（1）基体的预处理：基体（待镀件）的预处理方法与常规电镀或化学镀相同，经抛光、酸洗、水洗、脱脂处理。
（2）镀液的配制：以有机溶剂二甲基亚砜（DMSO）为溶剂，以铋盐为主盐，酒石酸或柠檬酸为络合剂，聚乙二醇或甘露醇为稳定剂，第八族铁、钻、镍的无机盐作为敏化剂，将主盐、络合剂、稳定剂和敏化剂按比例与溶剂DMSO配制成化学镀镀液。
（3）实施化学镀：将经预处理的基体置于上述化学镀镀液中施镀即可；操作温度（镀液温度）通常控制在18～35℃，施镀时间通常为5~720min。
上述方法中所用的有机溶剂DMSO最好先用4A活化分子筛干燥，其他带结晶水的化合物最好也先经真空脱水处理，再用于配制镀液。
原料配伍
本品各组分配比范围为（g）：铋盐20～40、络合剂15～25、稳定剂20～25、敏化剂12.5～18、二甲基亚砜加至1L。
铋盐通常为硝酸铋、高氯酸铋、氯化铋等简单、易得的无机盐，最好为硝酸铋。
敏化剂通常为氯化镍、氯化钴、氯化亚铁、硫酸镍、硫酸钴和硫酸亚铁等，最好为氯化镍。
产品应用
本品主要应用于化学镀铋。
产品特性
由于环境日益恶化，人类越来越关注生存的空间。以本品方法代替现有的电镀铬方法，可以大大减少三价和六价铬离子对人体的危害以及对环境的污染。本品方法的镀液稳定，只需补充铋盐，循环利用，成本低，无污染，具有显著的经济效益和社会效益。
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
