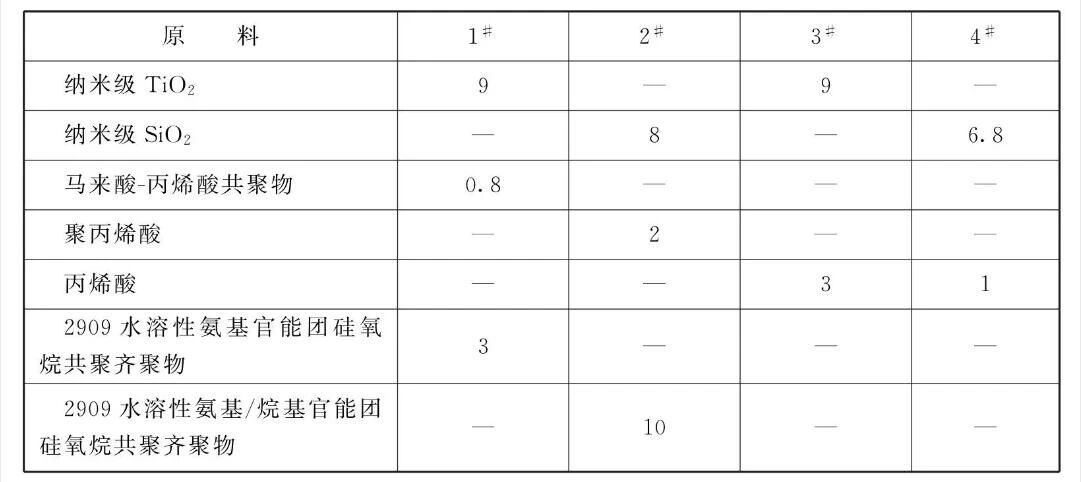

原料配比(质量份)

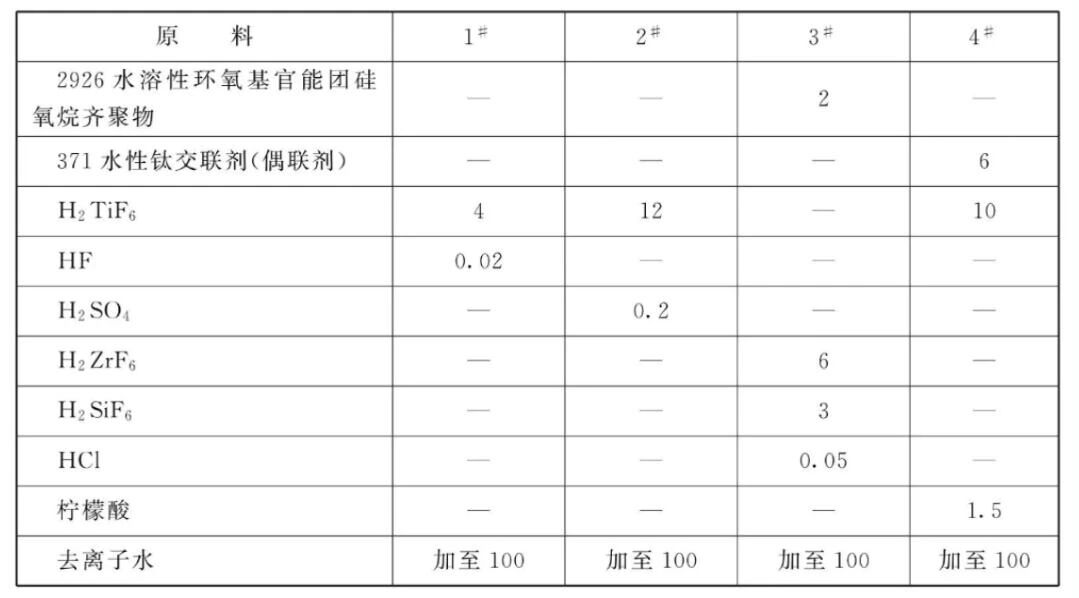

续表

[制备方法]将成膜剂用分散剂的溶液润湿后再加入水和偶联剂，以2000~2200r/min高速搅拌分散至得到稳定的胶体，搅拌状态下缓慢加入作为稳定剂的酸HF和余量的去离子水，所得到的pH值为1.0~ 3.0的液体即为本品环保型金属表面处理剂。

[原料配伍]

本品各组分质量份配比范围为:成膜剂0.01 ~10、分散剂0.01~10、偶联剂0.01 ~10、水溶性的Si或IV族元素的含F络合物0.1~ 15、稳定剂0.01 ~2、水加至100。

    所述成膜剂选自纳米级TiO₂、ZrO₂和/或SiO₂;分散剂选自聚丙烯酸、丙烯酸和/或马来酸-丙烯酸共聚物;偶联剂选自硅氧烷共聚齐聚物、钛交联剂和/或铝锆交联剂溶液;水溶性的Si或IV族元素的含F络合物选自H₂TiF₆、H₂ZrF₆、H₂HfF₆和/或H₂SiF₆和/或它们的盐类;稳定剂选自HF、H₂SO₄、HCl、 HNO₃、柠檬酸和/或酒石酸。

    本品在与金属表面接触时，由于其组分中含有H₂TiF₆、H₂ZrF₆、H₂HfF₆和/或H₂SiF₆和/或它们的盐类;在pH值为1~6的溶液状态里，能提供H离子并对界面接触的金属溶解，金属溶解的界面则为微阳极，同时在金属界面产生相应的微阴极，且微阴极的pH值会上升，H₂TiF₆、H₂ZrF₆、H₂HfF₆、H₂SiF₆及它们的盐类在趋碱性条件下可形成以Ti、Zr、Hf和/或Si的氧化物为主体结构的沉淀膜层。同时由于组分成膜剂与交联剂的作用，可与金属间形成分子间具有共价键结合力的膜层，最终对以Ti、Zr、Hf和/或Si的氧化物为主体结构的沉淀膜层填充，提高了膜层的致密性，在金属表面形成一种纳米级的细密且孔隙率低的微晶陶瓷复合型转化膜层，此膜层具有极好的化学惰性，耐酸、碱且耐氧化，具有优于或等同于现有锌系、铁系磷化液的性能指标，可获得良好的防护效果;尤其是采用本品表面处理剂在金属涂装前获得的处理膜可以和涂装后的有机膜紧密结合，形成具有优异防护性能的防护层体系，从而可以达到替代磷化剂的效果。

[产品应用]本品主要应用于金属表面处理。使用时，可将本品环保型金属表面处理剂用水稀释成pH值为3~6的工作液，在常温状态下采用浸入或以喷淋方式使待处理的洁净金属表面与本品的环保型金属表面处理剂相接触，使待处理金属表面生成防护性转化膜;优选使用pH值调为3.8~5.5的工作液。

[产品特性]

(1)对环境友好，不含重金属和磷氮，处理过程废渣废水排放少，只需做简单污水排放处理即可。

(2)使用经济、操作简单，无沉渣;可在室温处理，适应喷淋或浸泡的方式使用。

(3)此产品的应用工艺适合于传统的磷化工艺生产线。
