[制备方法]将十二烷基硫酸钠、20%氢氧化钠放入水中溶解成溶液，将柠檬酸、乳酸、硫酸镍搅拌成液体放入上述溶液中，然后依次加入乙酸钠、次亚磷酸钠搅拌均匀，最后将OP-10用水冲成液体放入即得此金属表面处理液。
[原料配伍]本品各组分质量份配比范围为:十二烷基硫酸钠0.8~ 1.2、 20%氢氧化钠8~ 12、OP-100.4~0.6、柠檬酸2.2~2.8、硫酸镍4.1 ~4.8、乳酸1.8~ 2.2、乙酸钠2.2~2.8、次亚磷酸钠4~8、水65~ 76。
其中，十二烷基硫酸钠作湿润剂，20%氢氧化钠作冲速剂，柠檬酸剂作络合剂，乳酸作促进剂，硫酸镍作主料，乙酸钠作缓冲剂，次亚磷酸钠作还原剂，OP-10作覆盖剂，水作基料溶剂。

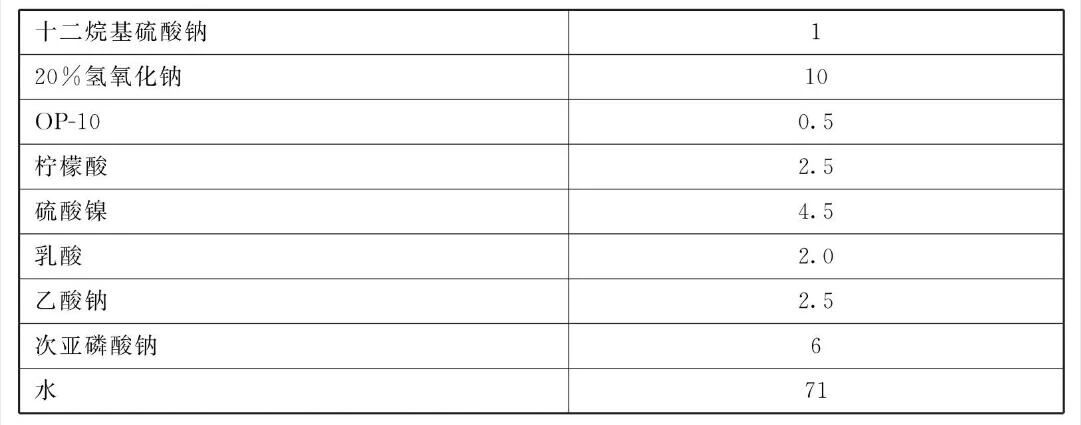

原料配比(质量份)
[制备方法]将十二烷基硫酸钠、20%氢氧化钠放入水中溶解成溶液，将柠檬酸、乳酸、硫酸镍搅拌成液体放入上述溶液中，然后依次加入乙酸钠、次亚磷酸钠搅拌均匀，最后将OP-10用水冲成液体放入即得此金属表面处理液。
[原料配伍]本品各组分质量份配比范围为:十二烷基硫酸钠0.8~ 1.2、 20%氢氧化钠8~ 12、OP-100.4~0.6、柠檬酸2.2~2.8、硫酸镍4.1 ~4.8、乳酸1.8~ 2.2、乙酸钠2.2~2.8、次亚磷酸钠4~8、水65~ 76。
其中，十二烷基硫酸钠作湿润剂，20%氢氧化钠作冲速剂，柠檬酸剂作络合剂，乳酸作促进剂，硫酸镍作主料，乙酸钠作缓冲剂，次亚磷酸钠作还原剂，OP-10作覆盖剂，水作基料溶剂。
[产品应用]本品主要应用于金属表面处理。
将上述的金属表面处理液放入搪瓷水浴的镀槽内，将水加温至80~ 90°C待用，将镀件进行彻底除锈，先用10%盐酸液浸泡1~ 3min作活化处理，取出后放入清水中浸泡1min，取出后放入pH值10以内的0P-10液中进行钝化处理，取出后放入处理液镀槽内浸泡15~ 20min，取出后放入温水中浸5~30s取出后即得金属表面处理好的镀件。该处理液还可以对镀得不够好的镀件作复
镀处理。
[产品特性]本品科学配制和化学反应，采用了独特的原材料制配而成，当对镀件进行表面处理时，不需要整流设备的电镀槽，只要将镀件放入该液中进行浸泡，在表面处理液的催化作用下，利用还原剂在镀件表面自发还原沉积得到合金镀层，由于该处理液有自催化能力，它的还原过程会自动进行下去，直到把镀件取出镀槽为止，本处理液还有复镀功能，当镀件表面不理想时还可进行重复处理，利用该处理液进行对镀件表面处理无污染物排放，处理后的镀件耐酸碱，耐腐蚀，且有很好的硬度，且处理后的桶包装物品不会变质变色，有很好的经济效益和环保效益。
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
