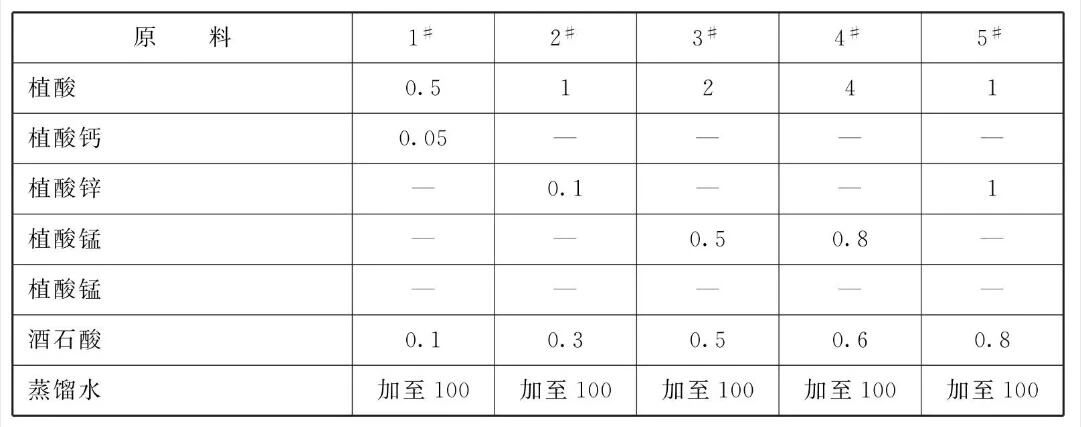

原料配比(质量份)

[制备方法]将蒸馏水置于容器中，将植酸盐和植酸倒入溶剂中，搅拌至植酸盐全部溶解，再倒入酒石酸搅拌均匀，则制成处理剂。

[原料配伍]本品各组分质量份配比范围为:植酸0.5~4、植酸盐0.05~0.8、酒石酸0.1~0.8、蒸馏水加至100。

    所述植酸盐-般为植酸钙、植酸锌、植酸铜、植酸锰、植酸钛、植酸钒、植酸铬、植酸锗、植酸镍等中的一种或数种，其中以植酸钙、植酸锌、植酸锰较为常用。

[产品应用]本品广泛适用于汽车、机械、电器等各行业的金属表面防锈处理。

    使用本品处理剂可对金属表面作各种防锈处理，其方法具体如下:

    (1)金属表面成膜作底漆。将金属件经常规表面处理后，用本处理剂进行处理，成膜后取出，对金属件进行表面调节处理，之后烘干、喷漆即可。上述处理过程可在室温下进行，如需加快处理时间，则可根据需要适当加温，以55 ~75°C为佳。本处理方法中处理剂的植酸盐采用植酸钙或植酸锌为佳。

    采用本方法处理后，金属喷漆层与底漆层结合牢固，不易脱落，使用寿命长，且由于底漆成膜层严密、均匀，喷漆层表面光洁度高，适合做高级轿车、家具、家电的底漆处理。

    (2)金属表面除锈防锈处理:将已锈蚀的金属件经去油、水洗预处理后，用本处理剂进行处理，成膜后取出，对金属件进行表面调节处理，经封闭处理干燥后即可。上述处理过程可在室温下进行( 0°C以上)，如需加快处理时间，则可根据需要适当加温，加温一般以70~ 85°C为佳，本处理方法中，处理剂的植酸盐采用植酸锌、植酸钙、植酸锰为佳。

    (3)金属表面发黑处理:将金属件经去油、抛光等前处理后，用本处理剂进行处理，成膜发黑后取出，对金属件进行表面调节处理，经干燥、表面封闭处理后即可。上述处理过程可在室温下进行( 0°C以上)，如需加快处理时间，则可根据需要适当加温，加温- -般以75~ 100°C为佳。本处理方法中，处理剂的植酸盐以植酸锰为较佳，其成膜硬度较高，适合于工具类产品的表面发黑处理。

    另外，为了便于贮存、运输，本品的处理剂可做成浓缩型，具体使用时再由用户根据使用说明稀释成正常使用比例。

[产品特性]本品金属表面成膜致密、均匀、坚硬，厚度适中，与本体结合牢固，不含结晶水，因此具有较高的强度，较好的抗氧化性，使用寿命长，表面光洁度好，抗腐蚀性强，广泛适用于汽车、机械、电器等各行业的金属表面防锈处理。且处理剂无腐蚀性，对生产、使用的设备、环境要求低，生产、使用操作方便，运输、贮存方便;处理剂可循环使用，废液处理简易，不会产生环境污染的问题，具有较好的社会效益和经济效益。因此，本品所产生的积极效果是显而易见的。
