金属表面预处理剂-易镀表面处理

首页 > 试用 > 金属表面预处理剂

金属表面预处理剂

[制备方法]将钛白粉、甲基纤维素、工业酒精调为溶液，然后喷涂或刷涂于工件表面;或将5% ~60%钛白粉与熔敷材料混合，将混合后的料粉涂在工件表面。

[原料配伍]本品各组分质量份配比范围为:钛白粉20~50、甲基纤维素10~ 30、工业酒精20 ~50。

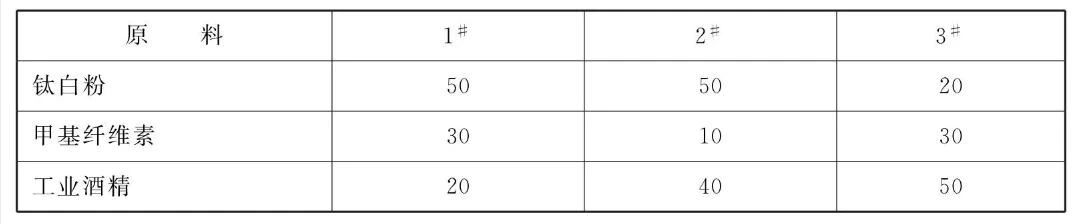

原料配比(质量份)

[原料配伍]本品各组分质量份配比范围为:钛白粉20~50、甲基纤维素10~ 30、工业酒精20 ~50。

[产品应用]本品不仅可以用于吸收激光能量，用作激光加工的表面吸光涂料，还可以吸收电弧能量，用作电弧焊接时，被焊工件坡口的预处理涂料;不仅可以用于对工件全部表面的预处理，也可以用于对工件表面进行局部预处理。

本品用于激光熔敷前的工件表面吸光处理时，优选方法为，将20%~30%的钛白粉与熔敷材料混合，将混合后的料粉涂在工件表面，然后进行激光熔敷处理。

本品用于电弧焊接前的工件表面处理时，可将上述涂料喷涂在被焊工件的坡口，待涂层干燥后，即可进行电弧焊接。

本品用于激光表面热处理和激光雕刻前的工件表面处理时，可将上述涂料喷涂在被处理工件表面，待涂层干燥后，即可进行激光处理。

[产品特性]

(1)可显著提高金属表面对激光束或电弧束的吸收效率;

(2)可应用于各种工件材料的表面处理;

(3)不仅可以用于吸收激光能量，用作激光加工的表面吸光涂料，还可以吸收电弧能量，用作电弧焊接时，被焊工件坡口的预处理涂料;

(4)不仅可以用于对工件全部表面的预处理，也可以用于对工件表面进行局部预处理;

(5)适用本涂料对工件表面进行预处理的同时不影响工件材料性能。
