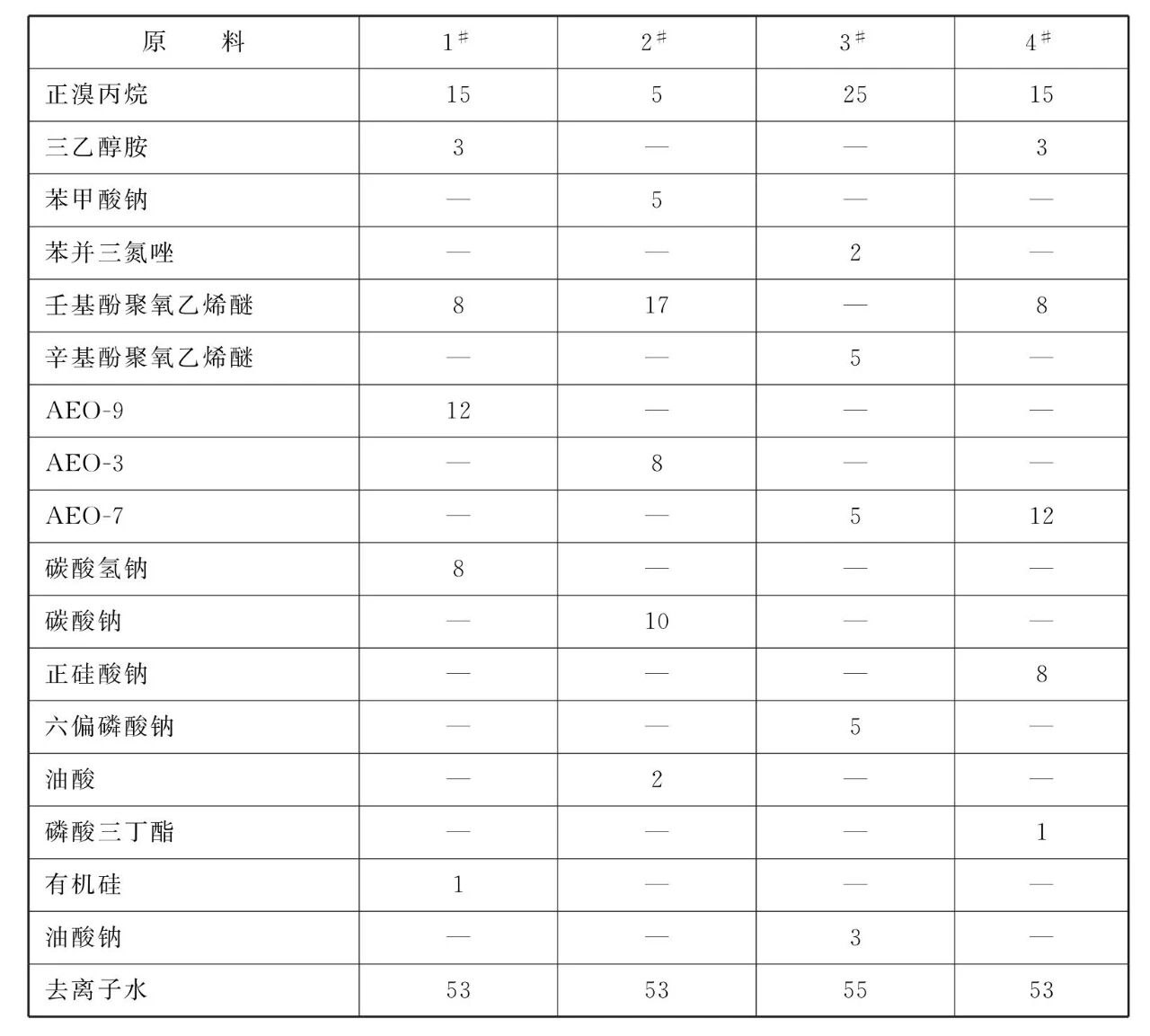

[原料配比] (质量份)

[制备方法]将各组分混合均匀即可。

[原料配伍]本品各组分质 量份配比范围为:有机溶剂5~ 25、缓蚀剂2~5、表面活性剂10~25、无机盐5~ 10、消泡剂1~3、去离子水加至100。

其中,所述的有机溶剂为溴代烃;所述的缓蚀剂为苯甲酸钠、苯甲酸铵、三乙醇

胺、乙醇胺或苯并三氮唑;所述的表面活性剂为烷基酚聚氧乙烯醚和脂肪醇聚氧乙烯醚中的一种或多种;所述的无机盐为碱性盐;所述的消泡剂为磷酸三丁酯、有机硅、油酸或油酸钠。

    所述的溴代烃为正溴丙烷。

    所述的烷基酚聚氧乙烯醚为壬基酚聚氧乙烯醚或辛基酚聚氧乙烯醚。

    所述的脂肪醇聚氧乙烯醚是AEO-3、AEO-7或AEO-9。

    所述的碱性盐为氢氧化钠、碳酸钠、碳酸氢钠、正硅酸钠、偏硅酸钠、六偏磷酸钠或三聚磷酸钠。

    本品中各成分具有如下作用:

    有机溶剂:为溴代烃,主要是正溴丙烷,溴代烃溶剂具有极性高,清洗能力强与各

种材料相容性好,表面张力低等特点，是替代ODS溶剂的最佳产品。

    缓蚀剂:主要达到清洗时对镜片表面无腐蚀、无损伤,清洗后增强表面光洁度

的作用。

    表面活性剂:这几类活性剂的加入首先起到降低溶液的表面张力,增强渗透作

用;另外,具有很好的脱脂能力及乳化作用,同时可以起到清洗和去污作用。

    无机盐:其本身也是一种清洗剂,广泛应用于光学玻璃清洗,并可以作为助剂,增强表面活性剂清洗能力，同时可以增强清洗液耐硬水性和镜片表面残留的油脂类油污的分散能力。

[产品应用]本品主要应用于不锈钢除油。

[产品特性]

    (1)本品选用混合溶剂的配置方法;将有机溶剂、缓蚀剂、表面活性剂、无机盐、消泡剂和水混合得到不锈钢除油剂。由于互相影响的结果液体的溶解能力得到很大提高,使溶剂的优点得到最大限度的发挥。

    (2)本品使用的有机溶剂主要是溴代烃，是目前最环保的替代ODS类物质的首选溶剂。

    (3)本品中选用缓蚀剂,不但增强了皂化反应的能力,还能够提高清洗剂均匀腐蚀的性质，并减少金属离子的引入。

    (4)本品中加入了特选的活性剂，能够降低液体的表面张力,增强液体的渗透性,具有很好的脱脂能力及乳化作用，同时可以起到清洗和去污作用。

    (5)本品中选用的表面活性剂具有水溶性好、渗透力强、无污染等优点。

    (6)除油剂中选用的化学试剂,不污染环境,不易燃烧，对人体无害属于非破坏臭氧层物质,满足环保要求。可以替代目前仍在使用的ODS清洗剂和卤代烃溶剂和强碱性清洗剂。
