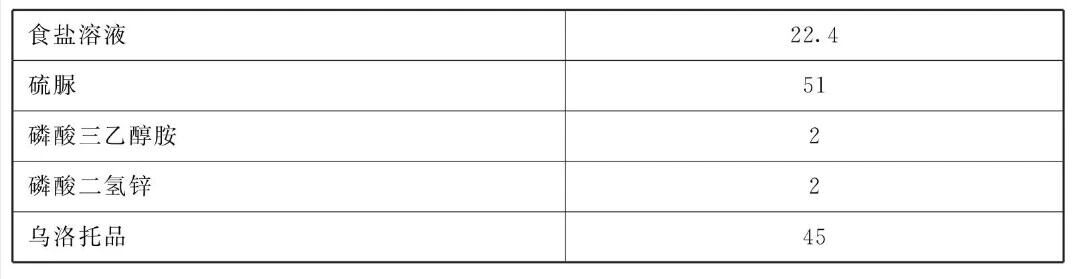

原料配比(质量份)

[制备方法]

(1)将硫脲和乌洛托品的混合物配制成水溶液，即A液，总含量为100mg/mL，硫脲与乌洛托品之比为51: 45。

(2)按磷酸三乙醇胺与磷酸二氢锌之比为1: 1，配制成总含量为100mg/mL的混合液为B液。

(3)先将A液加入食盐溶液，搅匀后再加入B液，继续搅拌均匀，即可使用。

[原料配伍]本品各组分质量份配比范围为:硫脲41~61、磷酸三乙醇胺0.5~3.5、磷酸二氢锌0.5~ 3.5、乌洛托品35~55。

    (1)选用硫脲作为新型缓蚀剂的主要组分，由于硫脲分子中具有两个杂化原子N和一个杂化原子S，它可与Fe²⁺络合，最终转化成不溶性硫化铁保护膜。

    (2)利用“分子剪裁法”合成的磷酸三乙醇胺，进一步加强了醇胺基团和磷酸根之间的协同作用。它在溶解O2的协同作用下，能在钢铁表面形成磷酸三乙醇胺、y-Fe₂O₃、 Fe₃O₄和FePO₄所组成的多重保护膜，同时由于它支链多，当膜破损时尚具自修复的能力。

    (3)首次把磷酸二氢锌引入此类缓蚀剂配方中，它与磷酸二氢钠或非水解性的锌盐( 如ZnSO₄)相比较具有更多的优点。磷酸二氢锌具有水解性，能在钢铁表面的阴极反应处形成不溶性的Zn₃( PO₄)₂沉积膜( 钢铁锌系磷化)，这种磷酸二氢钠或非水解性锌盐(如ZnSO₄等)所不具备的。磷酸二氢锌能电离，磷酸根在溶解O₂的协同作用下，与Fe²⁺反应，在钢铁表面形成不溶性的FePO₄沉积膜(钢铁铁系磷化)，其作用与使用磷酸二氢钠相同，而Zn²⁺有可能以Zn(OH)₂的形式在钢铁表面形成阴极型的沉淀膜，这种膜不牢固，但能增效，其作用与使用非水解性的锌盐(如ZnSO₄等)相同。

    (4)在新型缓蚀剂中引入乌洛托品。由于乌洛托品分子中具有四个杂化原子N，所以它能与钢铁表面裸露的铁原子络合，直接吸附于钢铁表面，抑制钢铁腐蚀阴、阳共轭过程，避免缓蚀剂在钢铁表面形成保护膜期间阳极上的铁溶解过快而使钢铁的腐蚀率增大，同时它本身也可作为保护膜的有效组分，提高保护效果。

    (5)通过复配试验，达到优化组合，进一步提高缓蚀效果。实验表明:硫脲、磷酸三乙醇胺、磷酸二氢锌和乌洛托品四种组分首次作为一个整体( XM-505)配合完美，协同作用显著，对抑制钢铁在10% ~ 25%食盐溶液中的腐性尤其有效。

[产品应用]本品主要用作抑制钢铁在10%~25%食盐溶液中腐蚀的缓蚀剂。

使用方法:在食盐溶液中添加1000 ~ 2500mg/kg的XM-505盐水介质缓蚀剂及该缓蚀剂和配制与使用。

[产品特性]本品当浓度为1000~2500mg/kg时，这种缓蚀剂不仅能在钢铁表面形成多重的保护膜，而且当膜破损时，尚具自修复的能力，因此，对抑制钢铁腐蚀尤其有效，对A3钢的缓蚀率高达98%。其主要特点是:①高效;②剂量小，成本低;③无毒、无公害;④工序简单，不必预膜。
