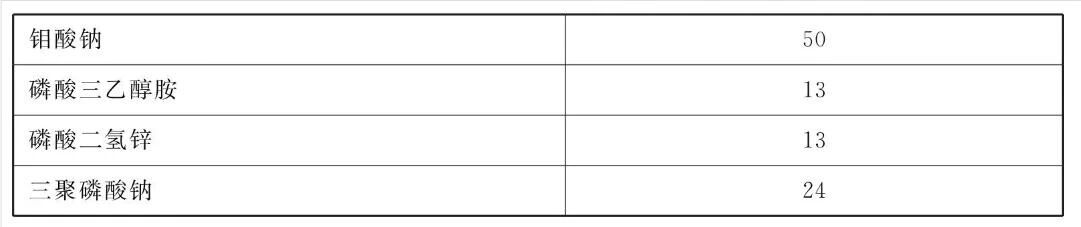

原料配比(质量份)

[制备方法]

(1)先取少量水，加入磷酸三乙醇胺，充分搅拌，并静置片刻，再加入氧化锌，继续搅拌至全溶，然后加入三聚磷酸钠，搅拌至全溶，最后补足水分，即B液。

(2)先将钼酸钠加入自来水介质中，搅匀后再加入B液，继续搅拌均匀，即可投入使用。

[原料配伍]本品各组分质量份配比范围为:钼酸钠40~60、磷酸三乙醇胺3~23、磷酸二氢锌3~23、三聚磷酸钠14 ~ 34。

本品采用的技术路线及其作用原理如下:

    (1)众所周知，钼酸钠是钢铁磷化常用的有效加速剂。可以设想，若将钼酸钠与磷酸盐或磷酸酯复配，借助组分间的协同作用，其缓蚀效果肯定比单一使用钼酸钠更好，而价格较贵的钼酸钠用量将大幅度降低。

    (2)利用“分子剪裁法”合成的磷酸三乙醇胺，进一步加强了醇胺基团和磷酸根之间的协同作用。它在溶解O₂的协同作用下，能在自来水中的钢铁表面形成磷酸三乙醇胺、γ-Fe₂O₃、Fe₃O₄和FePO₄的多重保护膜，并且由于它支链多，当膜破损时尚具自修复的能力。

    (3)首次把磷酸二氢锌引入此类缓蚀剂配方中，它与正磷酸盐或非水解性的锌盐( 如ZnSO₄)相比较具有更多的优点。磷酸二氢锌具有水解性，能在自来水中的钢铁表面的阴极反应处形成不溶性的Zn₃ ( PO₄) ₂沉积膜，这种膜与基体结合牢固。正磷酸盐和非水解性的锌盐(如ZnSO₄)没有这种性能。磷酸二氢锌可在自来水中电离，磷酸根在溶解O₂和钼酸钠的协同作用下，与Fe²⁺反应，在自来水中的钢铁表面形成不溶性的FePO₄沉积膜，其作用与使用正磷酸盐相同，而Zn²⁺有可能以Zn(PH)₂的形式形成阴极型沉淀膜，这种膜不牢固，但能增效，其作用与使用非水解性的锌盐相同。

    (4)在新型缓性剂配方中引入三聚磷酸钠，它既能促进钢铁表面γ-Fe₂O₃钝化膜的形成，又能将更多的Ca²⁺稳定在自来水中，起缓蚀和阻垢双重作用。

    (5)通过复配试验，达到优化组合，进一步提高缓蚀效果。实验表明:钼酸钠、磷酸三乙醇胺、磷酸二氢锌和三聚磷酸钠首次作为一个整体( XM-202 )配合完美，协同作用十分显著，对抑制钢铁在自来水中的腐蚀特别有效。

[产品应用]本品主要应用于抑制钢铁在自来水中腐蚀。

钢铁在自来水中腐蚀的抑制方法包括在自来水中添加75~250mg/kg的XM-202自来水介质缓蚀剂及该缓蚀剂的制备与使用。

[产品特性]这种缓蚀剂浓度为75~ 250mg/kg时，不仅能在自来水中的钢铁表面形成多重保护膜，而且当膜破损时尚具有自修复的能力，因此，缓蚀效果特佳，对A3钢的缓蚀率高达100%。其主要特别是:(1)高效。(2)剂量小，成本低。(3)低毒、无公害。(4)工序简单，不必预膜。(5)兼有一定的阻垢功能，可作水质稳定剂使用。
